هر کدام از وسایل الکتریکی اطراف ما نیاز به محافظت در برابر شوک های الکتریکی دارند. نوسان برق باعث بروز حادثه، سوختن وسایل یا آسیب رسیدن به آن ها می شود. برای محافظت از آن ها، استفاده از محافظ کنتور برق ضروری است. محافظ کنتور برق باعث ایمنی کلیه وسایل برقی شما می شود. برای آشنایی بیشتر با محافظ کنتور برق، تا انتهای مقاله همراه ما باشید.
فهرست مطالب
راهکارهای محافظتی برای لوازم الکتریکی
با توجه با افزایش روزافزون قیمت ها، محافظت از هر دستگاهی مهم است. لوازم الکتریکی در برابر نوسان برق، شوک های الکتریکی و … بسیار آسیب پذیرند. بخش زیادی از خرابی وسایل الکتریکی به دلیل افت یا افزایش ولتاژ مدار می باشد. هنگام ورود ولتاژ به دستگاه، باید با یک محافظ برق، سطح ولتاژ بررسی شود.
در محافظ کنتور برق، ولتاژ در محدوده مجاز، به دستگاه وارد می شود. روی هر دستگاه میزان ولتاژ مجاز ذکر شده است. علاوه بر ولتاژ، میزان جریان نیز باید در محدوده ی مجاز باشد. هر دستگاهی برای شروع به کار، مقداری جریان از شبکه‌ی برق دریافت می کند.
ممکن است دستگاه به دلیل نقص فنی، مقدار بیشتری جریان دریافت کند. شدت جریان بیشتر یا اضافه بار، خطر برق گرفتگی را به دنبال دارد. محافظ کنتور برق، میزان جریان را نیز بررسی می کند. اضافه بار را شناسایی و مدار را قطع می کند.
با توجه به قیمت، کیفیت و کارایی انواع محافظ برق موجود، مناسب ترین محافظ برق را انتخاب کنید. در ادامه به انواع محافظ برق اشاره می کنیم:
- محافظ برق پریزدار
- محافظ برق بدون پریز
محافظ برق هوشمند از دسته محافظ های بدون پریز است. محافظ برق هوشمند با نام های محافظ کنتور برق، محافظ برق پشت کنتوری و … نیز شناخته می شود. این محافظ قابل برنامه ریزی است و دارای چندین پارامتر قابل تنظیم است.
انواع محافظ کنتور برق
- محافظ هوشمند ولتاژ 80 آمپر(تکفاز): محافظ هوشمند خانگی 80 آمپر، دارای نمایشگر ولتاژ است. این دستگاه داخل جعبه فیوز نصب می شود.
- محافظ هوشمند ولتاژ و جریان 80 آمپر(تکفاز): محافظ هوشمند ولتاژ و جریان 80 آمپر، تکفاز است و مناسب مصارف خانگی می باشد. نمایشگر ولتاژ و جریان دارد. از دستگاه های شما در برابر خطر نوسانات جلوگیری می کند.
- محافظ هوشمند ولتاژ و جریان 100 آمپر(سه فاز): این محافظ به محافظ فاز و بار نیز معروف است. مناسب اماکن بزرگ تجاری و صنعتی است.
این محافظ دارای میکروکنترل هوشمند است. قادر به تنظیم مقدار اضافه ولتاژ بین 390 تا 500 ولت است. میزان کاهش ولتاژ آن بین 260 تا 370 ولت است. مقدار اضافه جریان در این محافظ بین 1 تا 100 آمپر می باشد. قابلیت قطع و وصل خودکار دارد. نمایشگر LED خطی دارد که میزان ولتاژ و جریان را نشان می دهد. ترانس جریان 100 آمپری دارد.
شماتیک محافظ کنتور برق (محافظ برق هوشمند)

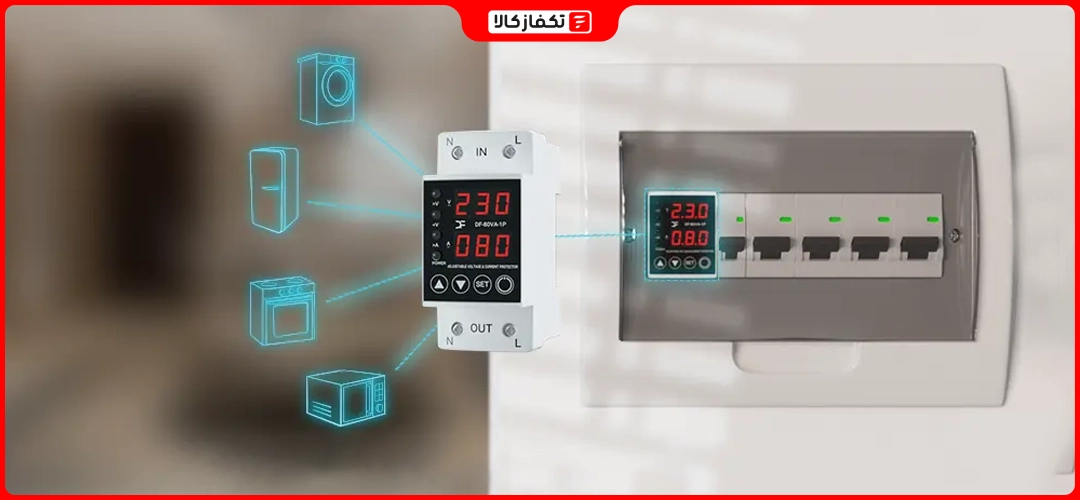

محافظ برق هوشمند ولتاژ و جریان تکفاز
ویژگی های محافظ کنتور برق
- محافظت از وسایل الکتریکی در برابر افزایش و کاهش ولتاژ
- دارای نمایشگر جریان و ولتاژ
- بدون نیاز به کنتاکتور اضافی(به دلیل داشتن رله داخلی)
- دارای پارامترهای قابل تنظیم
- دقت عمل بالا
- نمایش هر خطا به طور مجزا
- کالیبراسیون ولتاژ
- نمایش قطع و وصل رله خروجی
چگونگی کارکرد محافظ کنتور برق
هر محیطی برای محافظت از وسایل الکتریکی خود و حفظ امنیت دستگاه ها نیازمند به محافظ برق است. تهیه محافظ برق برای تک تک وسایل گران قیمت محیط اطرافتان کار دشواری است. بهتر است از یک محافظ کنتور برق استفاده کنید. این محافظ با نصب در جعبه فیوز، حفاظت تمامی تجهیزات برقی شما را به عهده می گیرد.
این محافظ ها نمایشگر ولتاژ و جریان دارند. میزان جریان و ولتاژ آن قابل تنظیم است. دارای چندین پارامتر تنظیمی است که به شما امکان شخصی سازی محافظ برق هوشمندتان را می دهد. نصب و راه اندازی آسان از مزیت های این نوع محافظ است.
محافظ کنتور برق، میزان ولتاژ و جریان مدار را بررسی می کند و در صورت تشخیص اختلاف جریان و ولتاژ، مدار را قطع می کند. حفاظت کلی ساختمان در برابر حوادث ناشی از نوسان برق، با محافظ برق هوشمند تامین می شود.
در بخش بعد مراحل نصب این محافظ برق هوشمند آموزش داده شده است.

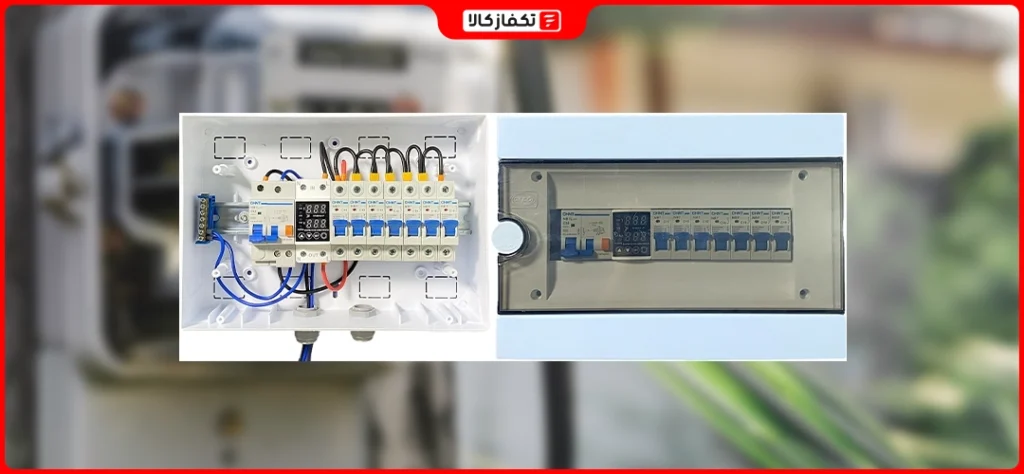

آموزش نصب محافظ کنتور برق
1. ابتدا تمامی لوازم مورد نیاز را آماده کنید(جعبه فیوز، محافظ برق هوشمند و …)
2. جعبه فیوز را آماده کرده و تک تک تجهیزات را در جعبه فیوز قرار دهید.
3. به ترتیب کلید مینیاتوری ورودی، کلید محافظ جان، محافظ برق هوشمند و بعد کلید های مینیاتوری خروجی را قرار دهید.
نکته: دقت داشته باشید بهتراست از کلید محافظ جان ترکیبی(RCBO) (به جای کلید محافظ جان و کلید مینیاتوری اولیه) قبل از محافظ برق هوشمند استفاده کرد. این کلید ترکیب کلید نشت جریان(RCCB) و کلید مینیاتوری(MCB) است.
4. سیم کشی داخل جعبه فیوز را شروع کنید. مراحل سیم کشی داخلی بصورت زیر است:
- مراحل سیم کشی داخل جعبه فیوز
- سیم فاز را به ورودی فاز کلید مینیاتوری وصل کنید.
- سیم فاز خارج شده از کلید مینیاتوری را به ورودی فاز کلید محافظ جان وصل کنید و سیم نول را به ورودی نول کلید محافظ جان وصل کنید.
- سیم های فاز و نول خارج شده از کلید محافظ جان را به فاز و نول ورودی محافظ برق هوشمند وصل کنید(دقت کنید که جابجا وصل نکنید).
- سیم نول خروجی از محافظ برق هوشمند را به شینه(شمش) متصل کنید(برای تخلیه بارهای اضافه).
- سیم فاز خروجی از محافظ برق هوشمند به تمام ورودی های فاز کلیدهای مینیاتوری وارد می شود.
- سیم فاز خروجی از هر کلید مینیاتوری نیز برق بخشی از یک ساختمان را تامین می کند.
5. همه ی ترمینال ها را بررسی و اتصالات را محکم کنید.
6. در انتها قاب جعبه فیوز را قرار دهید.
چرا تهیه محافظ کنتور برق ضروری است؟
برای حفظ ایمنی شبکه ی برق، استفاده از یک محافظ برق ضروری است. با تهیه یک محافظ کنتور برق، دیگر نیازی به تهیه محافظ برق برای هر وسیله نیست. این محافظ کنتور برق، در صورت بروز نوسان برق، در همان ابتدا از ورود ولتاژ برق به مدار داخلی جلوگیری می کند.
نداشتن محافظ برق، باعث سوختن وسایل الکتریکی و یا آسیب به آن ها می شود. گاهی نوسان برق باعث آتش سوزی می شود. برای پیشگیری از این حوادث ناگوار، تهیه یک محافظ برق ضروری است. محافظ برق پشت کنتوری، پاسخگوی حفاظت تمام وسایل الکتریکی شماست.
استفاده از محافظ برق کنتور باعث ایجاد ایمنی، عملکرد بهینه، جلوگیری از خطرات اضافه بار، عیب یابی آسان می شود.
سوالات متداول
1. محافظ کنتور برق با محافظ پشت کنتوری چه تفاوتی دارد؟
به محافظ کنتور برق، محافظ پشت کنتوری هم می گویند.
2. بهترین محافظ کنتور برق چیست؟
محافظ برق هوشمند دیپ فیوژن از بهترین نوع های محافظ کنتور برق است.
3. محافظ کنتور برق سه فاز و تکفاز چه تفاوتی دارد؟
محافظ های تک فاز برای کنتورهای تکفاز و مصارف خانگی و ساختمان های کوچک کاربرد دارد. محافظ های سه فاز برای کنتورهای سه فاز و مصارف خانگی و صنعتی کاربرد دارد.
4. آیا محافظ کنتور برق از یخچال هم محافظت می کند؟
بله. این محافظ از کلیه لوازم الکتریکی منزل یا محل کار شما محفاظت می کند.
*
*
