معرفی ، مشخصات و ویژگی های کلید محافظ جان (RCCB)

خسارات مالی و جانی ناشی از برق گرفتگی همیشه در اثر عدم رعایت مسائل ایمنی رخ می‌دهد. بنابراین برای جلوگیری از خطر برق گرفتگی و خسارات ناشی از آن، از کلیدهای محافظت از برق گرفتگی از جمله کلید محافظ جان استفاده می‌شود. در قوانین نظام مهندسی استفاده از این کلید محافظتی اجباری می باشد.

اما کلید نشت جریان یا فیوز محافظ جان چیست و چگونه کار میکند؟
کلید محافظ جان یا Residual Current Circuit Breaker  که به اختصار RCD  نامیده می شود، نوعی کلید حفاظتی است که برای جلوگیری از نشتی و برق گرفتگی تولید شده است به همین جهت به کلید نشت جریان نیز شناخته می شود. کلید محافظ با قرار گرفتن در مدار، می‌تواند از برق گرفتگی مستقیم( تماس مستقیم با فاز) و غیر مستقیم( تماس با بدنه برقدار تجهیزات) افراد جلوگیری کند. این کلید اتوماتیک با اندازه گیری اختلاف جریان ورودی و خروجی کار می کند و ورودی آن‌ فاز و نول است.

جهت اطلاعات بیشتر درباره کلید RCCB میتوانید به انتهای همین صفحه مراجعه نمایید.

اطلاعات بیشتر ...
فیلـتر

مشاهده همه 7 نتیجه

نحوه کار کلید محافظ جان (نشت جریان)

همانطور که گفتیم کلید محافظ جان با مقایسه دو جریان ورودی و خروجی کار می کند. زمانی که فرد بدنه تجهیزات برقی که به نحوی برقدار شده اند را لمس کند یا تماس مستقیم با فاز داشته باشد، کلید محافظ، جریان برقی که از بدن فرد عبور می کند را تشخیص می دهد که به این جریان، جریان نشتی می گویند. در واقع هنگامی که در مدار، جریان نشتی بزرگتر از حساسیت کلید محافظ باشد، کلید به صورت اتوماتیک جریان ورودی و مدار را قطع کرده و از برق گرفتگی جلوگیری می کند.

ویژگی ها و مشخصات ظاهری کلید های محافظ جان

علائم روی کلید نشت جریان یا فیوز محافظ جان عبارتند از:

  • In : جریان اسمی مدار
  • Un: ولتاژ اسمی مدار
  • Ixn: جریان حساسیت به نشتی کلید
  • Test : دکمه بررسی عملکرد کلید محافظ
  • ترمینال N : ترمینال مخصوص نول
  • 0<->1: صفر نشان دهنده قطع بودن کلید و یک نشان دهنده وصل بودن کلید است.
  • ترمینال های با عدد فرد که در بالای کلید قرار دارند: ورودی کلید
  • ترمینال های با عدد زوج که در پایین کلید قرار دارند: خروجی کلید

در پشت کلید نشت جریان یا فیوز محافظ جان معمولا یک فضای خالی برای قرار گرفتن بر روی ریل وجود دارد. همچنین برخی از کلیدها دارای یک نشانگر هستند که خاموش یا روشن بودن کلید را نشان می دهد. نکته دیگر نقشه شماتیک کشیده شده بر روی کلید است که نقشه فنی کلید محافظ را نشان می دهد.

انواع کلید های محافظ جان

کلید محافظ جان بر حسب حساسیت به جریان نشتی به دو دسته تقسیم میشود:

  • کلید محافظ جان خانگی

این نوع کلید دارای حساسیت ۳۰ میلی آمپر به جریان نشتی می باشد و از انسان در برابر تماس های مستقیم و غیر مستقیم محافظت می کند.

  • کلید محافظ جان صنعتی

حساسیت این نوع کلید به جریان نشتی حدود ۳۰۰ میلی آمپر می باشد. این کلید محافظ می‌تواند علاوه بر حفاظت از انسان، از تجهیزات صنعتی و قطعات الکتریکی هم در برابر آتش سوزی محافظت کند.

1Protector-life-two-bridge-combination-32-amps

ساختار کلید محافظت از جان

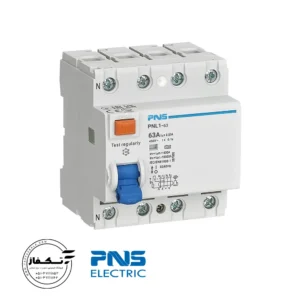

کلید محافظ جان شامل یک هسته حلقه ای است که همراه با یک رله مغناطیسی و سیم پیچ، درون یک محفظه قرار گرفته اند. هر دو ورودی کلید محافظ یعنی فاز و نول، از داخل هسته حلقه ای عبور می‌کنند. این کلید از نظر ساختاری در دو نوع کلید نشت جریان یا فیوز محافظ جان تک فاز یا دو پل و کلید نشت جریان یا محافظ جان سه فاز یا چهار پل تولید می‌شود، که می‌توانید نمونه آن ها را در سایت تکفاز کالا مشاهده نمایید.

علاوه بر این، فیوز محافظ جان در چند تیپ در دسترس می باشد:

  • کلید محافظ تیپ AC

این نوع فیوز محافظ جان هم به صورت دو پل و هم چهار پل تولید می شود و دامنه جریان آن از ۱۶ تا ۱۲۵ آمپر می باشد. این کلید محافظ توانایی تشخیص جریان های نشتی با شکل موج AC  را دارد.

  • کلید محافظ تیپ A

این نوع کلید محافظ جان نیز در دو مدل دو پل و چهار پل در دسترس قرار دارد و دامنه جریان اسمی آن از ۱۶ تا ۸۰ آمپر می باشد. این کلید دارای قابلیت تشخیص جریان با شکل موج AC  و DC  است.

  • کلید محافظ تیپ B

 کلید محافظ تیپ B  جریان ۱۶ تا ۱۲۵ میلی آمپر را شامل می‌شود و علاوه بر اینکه قابلیت تشخیص موج متناوب AC  را دارد، می‌تواند موج مستقیم DC  را تا فرکانس یک مگاهرتز تشخیص دهد.

  • فیوز محافظ جان ترکیبی

این نوع کلید محافظ همانطور که از نامش پیداست از ترکیب کلیدهای مینیاتوری و محافظ جان ساخته شده است. این کلید وظیفه حفاظت از اضافه بار و اتصال کوتاه را بر عهده دارد و جریان نشتی را نیز کنترل می‌کند.

25 amp electronic life protector 1
          محافظ جان ترکیبی 4 پل

نکات مهم در خرید کلید محافظ جان

نکته مهمی که در هنگام خرید کلید محافظ جان و سایر تجهیزات الکتریکی باید به آن توجه کنید، داشتن گارانتی معتبر است. خرید کالاهایی که گارانتی دارند علاوه بر اینکه خیال شما را در هنگام مصرف راحت می کنند، دوام بیشتر آن ها را نیز نشان می دهند. مورد دیگری که در هنگام خرید کلید محافظ جان باید به آن توجه کنید، قیمت کلید محافظ جان است. کلید ها با توجه به نوع و برندشان قیمت متفاوتی دارند‌. در بازار قیمت ها تقریبا رقابتی هستند و شما با مقایسه کردن میتوانید محصول مورد نظر خود را با مناسبترین قیمت بخرید.

خرید کلید نشت جریان یا محافظ جان با بهترین قیمت

خرید اینترنتی یکی از روش های آسان خرید کلید محافظ جان می باشد. اما نکته قابل توجه در خرید اینترنتی، معتبر بودن مرکز خرید می باشد. فروشگاه تکفاز کالا یکی از فروشگاه های آنلاین معتبر در زمینه فروش تجهیزات برقی می باشد. این فروشگاه با برقراری رابطه مستقیم بین تولید کننده و مصرف کننده، محصولات خود را با بهترین قیمت عرضه می کند. شما میتوانید برای ثبت سفارش و خرید کلید محافظ جان با بهترین قیمت، با کارشناسان فروشگاه تماس حاصل فرمایید. برای مشاهده لیست قیمت انواع کلید محافظ به سایت تکفاز کالا www.takfazkala.com مراجعه کنید.
