محافظ برق مرکزی برق چه کاری انجام می دهد؟

آشنایی با محافظ مرکزی برق

یکی از تجهیزات ضروری برای هر لوازم برقی، محافظ برق است. محافظت از وسایل الکتریکی هر محیط به دو صورت امکان پذیر است. می توان برای هر وسیله الکتریکی گران قیمت یک محافظ برق تهیه کرد. یا اینکه با خرید محافظ مرکزی برق، تمامی وسایل را مورد محافظت قرار داد.

این محافظ برق داخل جعبه فیوز و یا در تابلو برق نصب می شود. محافظ برق جعبه فیوز، معمولا بعد از کلید نشت جریان و قبل از کلید مینیاتوری قرار می گیرد. ولتاژ ورودی به مدار را بررسی می کند. در صورتی که میزان ولتاژ ورودی به مدار، خارج از محدوده مجاز تعریف شده برای دستگاه باشد، مدار را قطع می کند و از ورود ولتاژ به مدار جلوگیری می کند.

محافظ مرکزی برق، انواع مختلفی دارد. نوع فیکس این محافظ ها، کار محافظت کلی وسایل را انجام می دهد. قابلیت تنظیم پارامتر ندارد. در نوعی از محافظ مرکزی برق، نمایشگر ولتاژ دارد. به خوبی کار حفاظت از تجهیزات الکتریکی شما را انجام می دهد؛ ولی نمایشگر جریان ندارد. در دو نوع کلی سه فاز و تک فاز وجود دارد.

اکنون به بررسی دو نوع محافظ مرکزی برق می پردازیم. ویژگی های این محافظ ها به شرح زیر است:

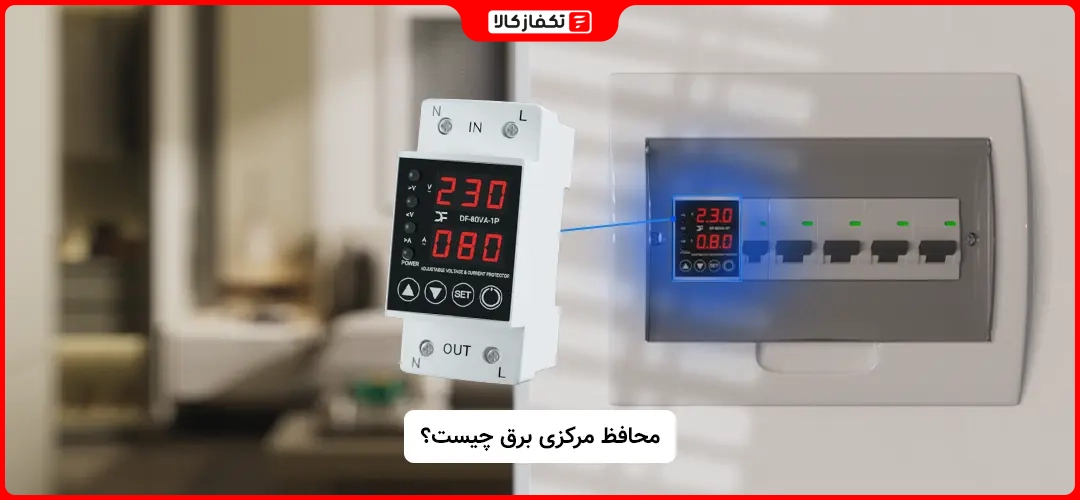

1. محافظ ولتاژ و جریان 80 آمپر تک فاز(کنترل فاز و بار تک فاز): در این محافظ برق تک فاز، ترمینال های ورودی و خروجی با دو پایه N و L مشخص شده است. L برای اتصال سیم فاز و N برای اتصال سیم نول است. نول ترمینال خروجی به شینه نول متصل می شود. یک نمایشگر برای مشاهده ولتاژ و یک نمایشگر برای مشاهده جریان خروجی روی آن قرار دارد.

در سمت چپ این تجهیز، چهار نمایشگر برای نمایش افزایش ولتاژ، کاهش ولتاژ، افزایش جریان و وضعیت رله خروجی وجود دارد. پایین تر از این نمایشگرها، دو کلید برای تنظیم مقادیر قرار دارند. در کنار آن ها، کلید تنظیمات/کلید تایید و کلید خاموش و روشن قرار دارد.

ابعاد این محافظ به ارتفاع 81 میلیمتر، طول 36 میلی متر و عرض 60 میلی متر می باشد.



2. محافظ ولتاژ و جریان 100 آمپر سه فاز(کنترل فاز و بار سه فاز): این محافظ در صنعت پرکاربرد است. از کلیه ماشین آلات و دستگاه های برقی در برابر نوسانات حفاظت می کند. باعث بالا رفتن عمر مفید دستگاه ها می شود. این تجهیز مطابق با استانداردهای ایمنی ساخته شده است.

دارای نمایشگرهای دیجیتال، برای نمایش ولتاژ و جریان خروجی است. در مراکز بزرگ صنعتی، اداری، تجاری و مسکونی، هتل ها، فروشگاه های بزرگ، بیمارستان ها و … کاربرد دارد. قابلیت تنظیم میزان اضافه ولتاژ بین 390 تا 500 ولت دارد. قابلیت تنظیم مقدار کاهش ولتاژ بین 260 تا 370 ولت دارد.

در هنگام خرید محافظ برق ساختمان، توجه داشته باشید که محافظ برق های سه فاز در دو نوع 220 ولت و 380 ولت موجودند. این محافظ ها با نام محافظ برق زیر کنتوری هم شناخته می شوند. قیمت محافظ برق زیر کنتوری براساس قابلیت ها و ویژگی های آن تعیین می شود و متفاوت است.
