نحوه نصب کنتاکتور چگونه است ؟
برای نصب کنتاکتور، اول برق را کامل قطع کنید و کنتاکتور را داخل تابلو روی ریل محکم ببندید. بعد سیمهای برق اصلی را از ورودی به ترمینالهای ورودی کنتاکتور وصل کنید و از ترمینالهای خروجی، برق را به مصرفکننده (مثل موتور یا روشنایی) بدهید. سپس برای مدار فرمان، دو سیم بوبین را به A1 و A2 وصل کنید تا با شستی یا کلید، کنتاکتور عمل کند و برق مدار اصلی را وصل/قطع کند. در پایان، همه پیچها و اتصالات را سفت و مرتب کنید، مطمئن شوید سیمها درست جا خوردهاند، سپس برق را وصل کرده و یکبار قطع و وصل را تست کنید.
برای اینکه هنگام نصب کنتاکتور راحتتر باشید، کافی است فقط گوش کنید؛ ما فایل صوتی (ویس) راهنمای نصب کنتاکتور را برای شما قرار دادهایم تا مرحلهبهمرحله همراه شما باشد.
نصب کنتاکتور در سیستمهای تکفاز و سهفاز آنقدرها هم پیچیده نیست؛ کافی است بدانید هر سیم در کجا باید وصل شود و نقش ورودی، خروجی و مدار فرمان چیست؛ در عین حال یک اشتباه کوچک در سیمکشی یا انتخاب نادرست تجهیزات میتواند باعث عملکرد غلط، قطعهای مکرر یا حتی آسیب جدی به سیستم برقکشی شود؛ به همین دلیل یادگیری اصول نصب کنتاکتور اهمیت زیادی دارد.
ابزار و وسایل مورد نیاز برای نصب کنتاکتور
قبل از شروع نصب کنتاکتور، داشتن ابزار و تجهیزات مناسب باعث میشود کار هم ایمنتر پیش برود و هم بدون وقفه انجام شود. اگر از ابتدا بدانید به چه وسایلی نیاز دارید، وسط کار درگیر جستوجو و حدس زدن نخواهید شد و میتوانید با تمرکز بیشتری روی دقت اتصالات و ایمنی سیستم برقکشی کار کنید. در ادامه، مهمترین ابزارها و لوازمی که برای نصب کنتاکتور لازم است معرفی شدهاند.
- کنتاکتور مناسب
- پیچگوشتی و آچار مناسب
- مولتی متر و فازمتر
- سیم و کابل استاندارد
- ترمینالها و اتصالات مطمئن
- چسب برق و نوار عایق
- دستکش ایمنی عایق
- ابزار کمکی مانند چکش کوچک یا انبردست
مراحل نصب کنتاکتور
منطق کلی نصب در همه مدلها مشابه است، اما توجه به جزئیات کوچک میتواند تفاوت زیادی در عملکرد نهایی ایجاد کند. مراحل زیر به شکلی خلاصه و کاربردی ارائه شدهاند تا بتوانید در همان نگاه اول ترتیب کار را بشناسید و بدانید هر مرحله چرا اهمیت دارد.
آمادهسازی محیط نصب
اولین گام انتخاب محل نصب و ایجاد شرایط ایمن است. مدار باید کاملاً بیبرق شود و ابزارهای موردنیاز در دسترس قرار گیرند. این مرحله ساده بهنظر میرسد، اما مهمترین بخش برای جلوگیری از خطا و حادثه است.
نصب کنتاکتور و اتصالات اولیه
در این مرحله، کنتاکتور باید روی ریل استاندارد یا سطح موردنظر محکم نصب شود تا در برابر لرزش و جریانهای بالا دچار لقشدگی یا قطعووصلی نشود. انتخاب محل مناسب، نظم تابلو و دسترسی به ترمینالها را بهتر میکند.
اتصال ورودیهای قدرت
سیمهای ورودی (فاز یا فازها در سیستم سهفاز) باید روی ترمینالهای L با سفتی کافی بسته شوند. این اتصالات پایه جریان اصلی هستند و هرگونه سستی میتواند باعث گرمشدن و آسیب به کنتاکتور شود.
اتصال خروجیها به مصرفکننده
در ادامه، خروجیها روی ترمینالهای T متصل میشوند. توجه به سطح مقطع سیم، محکم بودن پیچها و صحیح بودن مسیر کابلکشی تأثیر مستقیم در عملکرد نهایی دارد.
سیمکشی مدار فرمان
مدار فرمان شامل اتصالات بوبین، کلیدها، محافظها و کنترلگرها است. این بخش تعیین میکند کنتاکتور چه زمانی قطع و وصل شود، بنابراین دقت در شماره ترمینالها و ترتیب صحیح سیمها ضروری است.
بازبینی و تست نهایی
پس از تکمیل اتصالات، باید تمام پیچها، مسیر سیمکشی و اتصالهای فرمان دوباره بررسی شوند. سپس مدار برق وصل شده و عملکرد کنتاکتور چند بار تست میشود تا از قطع و وصل صحیح و نبودن نویز یا جرقه اطمینان حاصل شود.
در ادامه مراحل نصب کنتاکتور تک فاز و سه فاز را به شما کامل توضیح می دهیم و همچنین پیشنهاد می کنیم مقاله ی آشنایی با انواع کنتاکتور را هم مطالعه کنید تا مدل های مختلف کنتاکتور را بهتر بشناسید و برای پروژه های خود انتخاب دقیق تر و مطمئن تری داشته باشید.
نصب کنتاکتور تک فاز
در نصب کنتاکتور تک فاز، بیشتر مراحل مشابه روند کلی نصب هستند، اما چند نکته وجود دارد که مخصوص مدارهای تکفاز است و رعایت نکردن آنها میتواند باعث قطع و وصلی، داغشدن سیمها یا عملکرد نادرست مدار فرمان شود. آنچه در این بخش اهمیت دارد، توجه به تفاوت بین مدار قدرت و مدار فرمان و بررسی ظرفیت سیمکشی مطابق مصرف دستگاه است.
>اتصال صحیح فاز و نول
در مدارهای تکفاز، ورودی فاز به ترمینال L و خروجی آن به مصرفکننده متصل میشود. نول نیز باید بدون قطعی و با مسیر مشخص به دستگاه برسد. اگر هنوز نمی دانید فاز و نول چیست حتما قبل از نصب مقاله فاز و نول چیست را مطالعه کنید.
انتخاب سیم با سطح مقطع مناسب
ظرفیت پمپ، کولر یا هر دستگاه تکفاز تعیین میکند که چه سطح مقطع سیمی انتخاب شود. استفاده از سیم نازک، رایجترین دلیل داغشدن سیم است.
تست فرمان و قطع و وصل
پس از اتصال، چند بار باید فرمان روشن و خاموش اجرا شود تا مشخص شود بوبین کنتاکتور بهدرستی تحریک میشود و اتصالات دچار لرزش یا جرقه نیستند.
با رعایت این نکات، نصب کنتاکتور تک فاز شما بهطور ایمن و بدون مشکل انجام خواهد شد.
نصب کنتاکتور سه فاز
نصب کنتاکتور سه فاز زمانی اهمیت بیشتری پیدا میکند که قرار است بارهای سنگین مثل موتورهای صنعتی، کمپرسورها یا پمپهای بزرگ را کنترل کنید. برخلاف مدارهای تکفاز، اینجا علاوه بر دقت در اتصالات، باید مطمئن باشید که تعادل بین سه فاز حفظ شده و هیچ جابهجایی یا سستی در ترمینالها وجود ندارد. کوچکترین خطا در اتصال فازها میتواند باعث نویز، بوی سوختگی یا حتی قفلکردن موتور شود.
نکته مهم این است که کاربران معمولاً انتظار دارند نصب سه فاز فقط «سه سیم بیشتر» باشد، ولی تجربه نشان داده بیشتر خطاها دقیقاً همینجا اتفاق میافتد. اگر سیستم بعد از نصب بدون لرزش، بدون صدای اضافی و با جریان یکنواخت شروع به کار کند، یعنی کار به درستی انجام شده است.
- اتصال صحیح
- مطمئن شدن از ظرفیت کنتاکتور
- کنترل سفتی ترمینالهای قدرت
- تست عملکرد تحت بار
یکی از رایجترین تجربهها این است که بعد از نصب، موتور بهخوبی روشن میشود اما جهت چرخش آن برعکس است. این مشکل بهراحتی و فقط با جابهجایی دو فاز در خروجی حل میشود.
کارشناسان فنی دائماً تأکید میکنند که ۹۰٪ خطاهای نصب سه فاز، مربوط به جابهجایی یا محکم نبودن فازها است. جالبتر اینکه همین خطای کوچک، بیشترین هزینه تعمیر موتور را ایجاد میکند.
برای همین، نصب سهفاز اگرچه سخت نیست، اما دقت آن کلید کار است؛ وقتی سیستم بعد از تست، نرم و بیصدا راه میافتد، همان حس راحتی و اطمینانی را به شما میدهد که مصرف کنندگان راضی همیشه از آن حرف میزنند.
نصب کنتاکتور سه فاز هیوندای
کنتاکتورهای سه فاز هیوندای بهخاطر ساختار محکم و دوام بالا معروفاند، برای همین نصب آنها معمولاً دردسر کمتری دارد. نکته مهم این است که این کنتاکتورها نسبت به نوسانات حساسیت خوبی دارند و اگر اتصالها دقیق انجام شوند، عملکردشان کاملاً پایدار خواهد بود.
هنگام نصب کافی است ورودیهای سهفاز را مطابق نشانهگذاری روی دستگاه وصل کنید و مطمئن شوید پایهها بدون لرزش و در مسیر تهویه مناسب قرار دارند. اگر موتور یا بار متصل، جریان راهاندازی بالایی دارد، تنظیم درست بیمتال همراه این مدل اهمیت بیشتری پیدا میکند.
- انتخاب محل نصب در فضای خشک، خنک و با تهویه مناسب برای جلوگیری از گرمشدن بیش از حد
- محکم کردن ترمینالهای قدرت، چون شل بودن این بخش در برندهای حساس باعث جرقه یا افت ولتاژ میشود.
- تست نهایی زیر بار واقعی، نه فقط تست فرمان، تا مطمئن شوید در زمان جریان بالا عملکرد پایداری دارد.
نصب کنتاکتور سه فاز اشنایدر
کنتاکتورهای سه فاز اشنایدر همیشه بهعنوان یک گزینه حرفهای مطرح هستند و نصب آنها نیازمند کمی دقت بیشتر است چون ترمینالها حساستر و دقیقتر طراحی شدهاند. اگر اتصالات با ابزار مناسب و طبق استاندارد انجام شود، این کنتاکتورها یکی از پایدارترین عملکردها را ارائه میدهند. مهمترین نکته در نصب اشنایدر این است که جریان نامی موتور دقیق بررسی شود، چون این برند باید دقیقاً مطابق ظرفیت انتخاب شود تا بیشترین عمر مفید را داشته باشد.
- استفاده از کابل استاندارد و پرس دقیق سرسیمها برای جلوگیری از داغشدن ترمینال
- نصب در فضایی با تهویه مناسب، چون این مدل در دمای بالا سریعتر دچار افت کارایی میشود.
- بررسی دوباره ترتیب سه فاز، چون خطای جابهجایی فاز در موتورهای حساس اشنایدر بیشتر خودش را نشان میدهد.
آموزش نصب کنتاکتور و بیمتال
وقتی پای نصب کنتاکتور و بیمتال وسط باشد، مهمترین نکته این است که بدانید این دو قطعه قرار است دقیقاً چه نقشی در کنار هم بازی کنند. کنتاکتور وظیفه قطع و وصل مدار را برعهده دارد و بیمتال نقش محافظ در برابر اضافهبار را ایفا میکند؛ به همین دلیل اگر بیمتال درست انتخاب یا تنظیم نشود، حتی بهترین کنتاکتور هم نمیتواند از مدار محافظت کند.
معمولاً کسانی که اولینبار این دو را کنار هم نصب میکنند، کمی نگران پیچیدگی کار هستند، اما واقعیت این است که با دانستن چند نکته ساده، نصب کاملاً قابل کنترل و ایمن خواهد بود.
بیشترین اشتباه معمول، نصب بیمتال در فاصله اشتباه یا اتصال نادرست بین خروجی کنتاکتور و ورودی بیمتال است. یکی از کارشناسان فنی تأکید میکند که «۹۰ درصد خطاهای اضافهبار بهخاطر تنظیم اشتباه رنج بیمتال است». یعنی اگر جریان مصرفی دستگاه را دقیق ندانید، بیمتال یا بیخود مدار را قطع میکند یا اصلاً محافظت نمیکند.
| نکته مهم | توضیح دقیق و کاربردی |
|---|---|
| نصب بیمتال بعد از کنتاکتور | بیمتال باید مستقیماً در مسیر خروجی کنتاکتور قرار گیرد تا اضافهبار را تشخیص دهد. فاصله یا مسیر اشتباه باعث محافظت ناقص میشود. |
| انتخاب بیمتال با رنج درست | رنج جریان بیمتال باید دقیقاً برابر یا کمی بالاتر از جریان نامی موتور باشد. انتخاب اشتباه، عملکرد مدار را مختل میکند. |
| اتصال درست کنتاکت کمکی بیمتال | کنتاکت 95-96 باید در مدار فرمان قرار گیرد تا هنگام اضافهبار، فرمان قطع را بدهد. این بخش بیشتر از هر جایی اشتباه بسته میشود. |
| تنظیم دقیق پیچ رگولاسیون بیمتال | مقدار تنظیم باید مطابق پلاک موتور باشد تا بیمتال در زمان لازم و نه زودتر وارد عمل شود. |
| بررسی تست عملکرد | بعد از نصب، باید با یک تست ساده اضافهبار (Manual Trip) عملکرد بیمتال بررسی شود تا از قطع صحیح مدار مطمئن شوید. |
طریقه نصب کنتاکتور پارس فانال
کنتاکتورهای پارس فانال به خاطر ساختار استاندارد و طراحی نزدیک به مدلهای صنعتی اشنایدر و هیوندای، معمولاً فرآیند نصب سادهای دارند؛ با این حال چند نکته خاص در این مدل وجود دارد که اگر رعایت شود، هم عملکرد دستگاه پایدار میماند و هم از قطعو و وصل های بیمورد جلوگیری میشود. بسیاری از برقکارها میگویند «کنتاکتور پارس فانال حساسیتش روی سفت بودن ترمینالهاست» و همین نکته اگر رعایت نشود، میتواند باعث سوختن کنتاکتور یا جرقه در ترمینالها شود.
| نکته مهم | توضیح کامل و کاربردی |
|---|---|
| مکان نصب استاندارد | کنتاکتور باید در محیطی خشک، خنک و بدون لرزش نصب شود. در مدلهای پارس فانال، گرمای بیش از حد باعث کاهش طول عمر بوبین میشود. |
| محکمکاری دقیق ترمینالها | ترمینالهای این برند کمی حساسترند و اگر سیمها کامل سفت نشوند، هنگام بار زیاد جرقه میزنند. بعد از نصب، یکبار دیگر همه اتصالات را سفت کنید. |
| تنظیم بیمتال متناسب با جریان مصرفی | اگر از بیمتال پارس فانال استفاده میکنید، رنج جریان را یک درجه پایینتر از مقدار پلاک دستگاه تنظیم کنید تا در حالت اضافهبار سریعتر محافظت کند. |
| انتخاب سایز مناسب کنتاکتور | کنتاکتورهای پارس فانال در رنجهای مختلف عرضه میشوند. انتخاب سایز کوچکتر از توان مصرفی باعث داغی ترمینال و کاهش عمر دستگاه خواهد شد. |
| تست عملکرد در لحظه راهاندازی | یکبار قبل از بستن درِ تابلو، عملکرد کنتاکتور را تست کنید. صدای جذب یکنواخت و بدون لرزش نشانه نصب صحیح است. |
طریقه نصب کنتاکتور کولر گازی
نصب کنتاکتور برای کولر گازی یکی از حساسترین بخشهای راهاندازی مدار سرمایشی است، چون کولر هنگام استارت اولیه جریان زیادی میکشد و اگر کنتاکتور درست انتخاب یا نصب نشود، هم به کمپرسور آسیب میرسد و هم احتمال نوسان و قطعووصلی زیاد بالا میرود. معمولاً کاربرها زمانی با مشکل روبهرو میشوند که کولر روشن نمیشود یا با صداهای غیرطبیعی کار میکند؛ در بسیاری از این موارد، مشکل از نصب نادرست همین کنتاکتور است.
یکی از کارشناسان فنی در این حوزه تأکید میکند که «۸۰ درصد خرابی کمپرسورهای کولر گازی بهخاطر نوسان برق و اتصالات شل در کنتاکتور است» و اگر اتصالات درست و محکم انجام شود، کولر سالها بدون مشکل کار میکند.
| نکته مهم | توضیح کاربردی |
|---|---|
| انتخاب کنتاکتور با ظرفیت مناسب | برای کولرهای گازی معمولی، از کنتاکتور 25 تا 40 آمپر استفاده میشود. توان کولر و جریان استارت حتماً باید در نظر گرفته شود. |
| نصب در محیط خشک و قابل دسترس | کولر گازی معمولاً در فضای بیرونی نصب میشود، اما کنتاکتور نباید در معرض مستقیم باران یا رطوبت باشد. تابلو یا جعبه مناسب الزامی است. |
| اتصال صحیح سیمهای کمپرسور | سیمهای تغذیه کمپرسور باید به ترمینالهای قدرت کنتاکتور متصل شوند. اشتباه در این اتصال باعث استارت ناقص یا سوختن کمپرسور میشود. |
| تنظیم دقیق بیمتال برای محافظت از کمپرسور | بیمتال باید مطابق جریان نامی کمپرسور تنظیم شود تا در زمان اضافهبار، دستگاه را ایمن خاموش کند. |
| تست پایانی عملکرد پس از نصب | بعد از نصب، کولر را روشن کنید و صدای جذب نرم و بدون لرزش کنتاکتور را چک کنید. هر نوع لرزش یا سر و صدای غیرعادی علامت اتصال ضعیف است. |
نصب کنتاکتور و کنترل فاز
نصب کنتاکتور همراه با کنترل فاز یکی از مهمترین کارهایی است که برای ایمنی مدارهای سهفاز انجام میشود. خیلیها وقتی برای اولینبار سراغ این کار میروند، نگران پیچیدگی اتصالات هستند، اما واقعیتش این است که اگر ترتیب اتصال درست رعایت شود، هم نصب راحتتر پیش میرود و هم خیالتان از بابت سلامت موتور و دستگاههای سهفاز راحت خواهد بود.
کنترل فاز درواقع نقش محافظ اصلی را دارد؛ هر نوسان، جابهجایی یا ضعف یکی از فازها را تشخیص میدهد و قبل از اینکه آسیبی به دستگاه برسد، مدار فرمان را قطع میکند. همین یک نکته باعث میشود نصب صحیح کنترل فاز اهمیت خیلی بیشتری نسبت به خود کنتاکتور داشته باشد.
یکی از کارشناسان فنی ما تاکید دادر که بیشتر خرابیهای موتورهای سهفاز زمانی رخ میدهد که کنترل فاز درست سیمکشی نشده باشد. اگر سیم فرمان و ترتیب فاز درست وصل شود، نصف نگرانیهای برقکار برطرف میشود.
| نکته مهم | توضیح فنی و قابل اجرا |
|---|---|
| انتخاب محل مناسب نصب | کنترل فاز و کنتاکتور نباید در محیط مرطوب یا بسیار گرم نصب شوند. دما و رطوبت بالا باعث خطا در عملکرد کنترل فاز میشود. |
| اتصال صحیح فاز و نول | کنترل فاز باید مستقیماً ورودی سه فاز را دریافت کند. اشتباه در تشخیص فازها باعث خطای دائمی یا قطعووصلی بیمورد میشود. |
| اتصال خروجی کنترل فاز به مدار فرمان | خروجی کنترل فاز باید به بوبین کنتاکتور وصل شود تا در صورت خطا، فرمان قطع شود. این بخش بیشترین اشتباه رایج را دارد. |
| تنظیم حساسیت کنترل فاز | برخی مدلها امکان تنظیم حساسیت دارند. برای دستگاههای پرمصرف باید حساسیت با تأخیر مناسب تنظیم شود تا در استارت لحظهای دچار خطا نشود. |
| تست عملی پس از نصب | یکی از فازها را چند ثانیه قطع کنید تا مطمئن شوید کنترل فاز درست عمل میکند و فرمان کنتاکتور را قطع میکند. این تست ضروری است. |
نصب کنتاکتور تک فاز برای پمپ آب
نصب کنتاکتور تکفاز برای پمپ آب یکی از کارهای مهمی است که اگر درست انجام شود، هم کنترل روشن و خاموش شدن پمپ دقیقتر میشود و هم فشار جریان راهاندازی از روی کلید و سیمکشی برداشته میشود؛ در نتیجه، عملکرد پمپ پایدارتر خواهد بود. نکته کلیدی در این کار، انتخاب کنتاکتور با رنج مناسب و سیمبندی صحیح مدار قدرت و فرمان است، چون انتخاب اشتباه یا اتصال غیراصولی میتواند باعث عملکرد نادرست مدار و بروز خطا در راهاندازی پمپ شود. در پمپهای خانگی، چون راهاندازی اولیه جریان نسبتاً بالایی میکشد، لازم است بیمتال و اتصالات فرمان دقیق تنظیم شوند. خیلیها تصور میکنند پمپ چون تکفاز است حساسیت خاصی ندارد، اما تجربهها نشان داده اگر سیمکشی فرمان درست بسته نشود یا بیمتال تنظیم دقیق نداشته باشد، پمپ در ساعات اوج مصرف خیلی سریع داغ میکند و آسیب میبیند.
وقتی کنتاکتور تکفاز پمپ آب نصب میشود، چند نکته ساده ولی جدی باید رعایت شود تا بعداً گرفتار داغکردن موتور و سوختن پمپ نشوید.
۱. محل نصب مناسب و خشک
کنتاکتور باید داخل یک تابلو یا باکس محافظ قرار بگیرد تا رطوبت موتورخانه باعث زنگزدگی، اتصال ناقص یا خرابی زودهنگام قطعات نشود.
۲. اتصال دقیق فاز و نول
فاز و نول باید بدون کوچکترین شلبودن بسته شوند؛ هر لقی کوچک میتواند جرقه، نوسان ولتاژ و فشار اضافی روی موتور پمپ ایجاد کند.
۳. تنظیم صحیح بیمتال
جریان نامی پمپ را از روی پلاک دستگاه بخوانید و پیچ تنظیم بیمتال را دقیقاً روی همان مقدار قرار دهید. تنظیم حتی یک درجه بالاتر، دلیل اصلی سوختن بسیاری از پمپهای خانگی است.
۴. تست عملکرد پس از نصب
بعد از بستن اتصالات، چند بار پمپ را روشن و خاموش کنید. روشنشدن بدون تأخیر و جذب بیصدای کنتاکتور نشان میدهد نصب درست انجام شده؛ هر صدای غیرعادی یعنی باید اتصالات دوباره بررسی شوند.

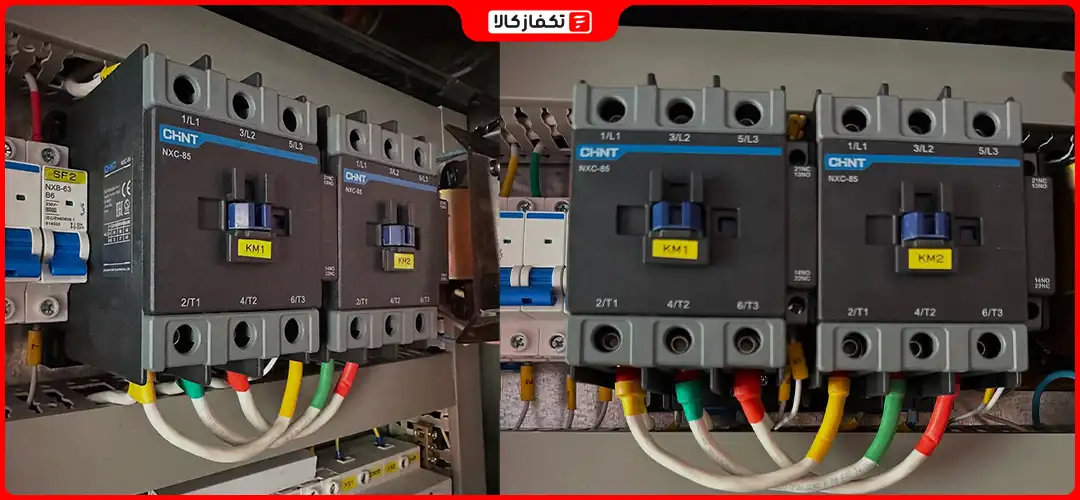

نصب کنتاکتور در تابلو برق
نصب کنتاکتور داخل تابلو برق معمولاً همان جایی است که خیلیها اولین بار کمی دستشان میلرزد، چون سیمها زیادند و شلوغی تابلو ممکن است آدم را گیج کند. اما واقعیت این است که اگر کنتاکتور در جای درست سوار شود و اتصالات فرمان و قدرت طبق اصول بسته شوند، کل سیستم بعد از راهاندازی مثل یک مدار تمیز و پایدار کار خواهد کرد.
در تابلوهای خانگی یا صنعتی، معمولاً اولین چکلیست این است که مسیر ورودی و خروجی کاملاً مشخص باشد. هرچقدر سیمکشی مستقیم، کوتاه و بدون پیچوخم انجام شود، هم افت ولتاژ کمتر است و هم خود کنتاکتور کمتر در معرض لرزش و فشار مکانیکی قرار میگیرد. یکی از کارشناسان با تجربه ما همیشه میگوید: «تابلویی که سیمکشیاش شلخته باشد، حتی اگر بهترین کنتاکتور روی آن نصب شده باشد، دیر یا زود دردسر درست میکند.» همین یک جمله دقیقاً نشان میدهد چرا نصب اصولی در تابلو مهمتر از خود مدل کنتاکتور است.
بعد از سوار کردن کنتاکتور روی ریل تابلو، اتصال فاز و نول، سیم فرمان، ترمینالهای خروجی و نهایتاً تست دستی مدار انجام میشود. اگر همه اتصالها درست باشند، کنتاکتور بدون لرزش و با یک صدای دقیق و کوتاه عمل میکند. اینجاست که خیالت راحت میشود سیستم برقکشی قرار نیست وسط کار ناگهان قطع کند.
نصب کنتاکتور در دو حالت دستی و اتوماتیک
کنتاکتور را میتوان در دو حالت مختلف راهاندازی کرد؛ دستی و اتوماتیک. انتخاب بین این دو حالت کاملاً به نوع کاربرد و میزان نیاز به کنترل پیوسته بستگی دارد. حالت دستی معمولاً برای سیستمهای ساده یا مواردی استفاده میشود که کاربر میخواهد خودش مستقیماً روشن و خاموش شدن مدار را در اختیار داشته باشد؛ در مقابل حالت اتوماتیک بیشتر برای مدارهایی مناسب است که نیاز به عملکرد هوشمند، بدون دخالت انسان و هماهنگ با شرایط مختلف دارند.
در حالت دستی ورودی فرمان از طریق یک شستی یا کلید مستقیماً به بوبین کنتاکتور داده میشود. این روش ساده است اما وابسته به حضور و تصمیم کاربر. در حالت اتوماتیک، ورودی فرمان از سمت تجهیزاتی مانند کنترل فاز، تایمر، ترموستات یا سطحسنج وارد مدار میشود؛ یعنی کنتاکتور بر اساس شرایط محیطی یا تنظیمات از پیش تعیینشده عمل میکند. این روش دقت بالاتری دارد و خطر خطای انسانی را کمتر میکند.
| ویژگی | حالت دستی | حالت اتوماتیک |
|---|---|---|
| نحوه کنترل | روشن/خاموش شدن مستقیم توسط کاربر | عملکرد خودکار براساس فرمان تجهیزات |
| پیچیدگی نصب | سادهتر | نیازمند تنظیمات و تجهیزات جانبی |
| کاربرد | سیستمهای کوچک یا کممصرف | سیستمهای صنعتی یا مدارهای حساس |
| میزان ایمنی | وابسته به دقت کاربر | ایمنی بالاتر بهدلیل حذف خطای انسانی |
| نیاز به نگهداری | معمولی | بسته به تجهیزات راهانداز متفاوت است |
خلاصه ی نصب کنتاکتور و مراحل آن
در نهایت، نصب کنتاکتور زمانی درست و مطمئن انجام میشود که چند مرحله اصلی بهترتیب رعایت شود. ابتدا باید محل نصب کاملاً خشک و ایمن باشد تا از خطرات اولیه جلوگیری شود. سپس کنتاکتور بدون هیچگونه لرزش روی ریل یا پایه محکم نصب میشود تا هنگام عبور جریان دچار قطعووصلی نشود. در ادامه، فازها روی ترمینالهای L و خروجیها روی T وصل میگردند و استفاده از سیم استاندارد و محکم بودن ترمینالها برای جلوگیری از داغی و جرقه ضروری است. بعد از آن نوبت نصب بیمتال در خروجی کنتاکتور است که باید بر اساس جریان واقعی دستگاه تنظیم شود تا موتور را از اضافهبار محافظت کند. سیمکشی مدار فرمان نیز با اتصال صحیح بوبین، شستیها و تجهیزات کنترلی انجام میشود تا فرمان قطع و وصل بدون خطا اجرا شود. در پایان با یک تست زیر بار، عملکرد بیصدای کنتاکتور، عدم لرزش و صحت کل مدار بررسی میشود؛ با رعایت همین مراحل ساده، کنتاکتور سالها بدون خرابی و با پایداری کامل کار خواهد کرد.
سوالات متداول نصب کنتاکتور
برای نصب کنتاکتور سهفاز، مهمترین نکته چیست؟
در مدارهای سهفاز، ترتیب اتصال فازها و محکم بودن ترمینالها مهمترین مسئله است. کوچکترین جابهجایی یا شلبودن اتصال میتواند باعث سوختن موتور یا ریست شدن مداوم سیستم شود.
آیا بیمتال لازم است همراه کنتاکتور نصب شود؟
بله، بیمتال نقش محافظ اضافهبار را دارد و اگر جریان از مقدار استاندارد بیشتر شود، مدار را قطع میکند. نبود بیمتال یعنی پمپ، موتور یا کمپرسور شما در اولین اضافهبار آسیب میبیند.
کاربرد کنتاکتور چیست؟
کنتاکتورها در دو نوع کلی AC و DC هستند. کنتاکتورهای AC مناسب کار با جریان متناوب است. کنتاکتورهای DC برای کار با جریان مستقیم کاربرد داردبرای اینکه بدانید کاربرد کنتاکتور چیست، مطالعه مقاله کنتاکتور چیست؟ را به شما توصیه می کنیم.
