نصب کلید محافظ جان

کارشناس فنی

نصب فیوز محافظ جان چگونه است؟

تایید کارشناس فنی : نصب محافظ‌جان (RCD) را با قطع کامل تغذیه و حصول اطمینان از ایمنی آغاز کنید؛ دستگاه را روی ریل تابلو محکم نصب نمایید، فاز(ها) و هادی نول همان مدار را از ترمینال ورودی محافظ‌جان عبور دهید تا پس از خروجی به شینه‌های توزیع متصل شوند (نول‌ها را با نول مدارهای دیگر قاطی نکنید و شینهٔ نول باید پس از محافظ‌جان تغذیه شود)، هادی ارت را به‌طور مجزا و مستقیم به شینهٔ ارت متصل نمایید و هرگز ارت را وارد ترمینال نول نکنید؛ سپس عملکرد دستگاه را با دکمهٔ تست و با ابزار اندازه‌گیری (فازمتر/مولتی‌متر) برای اطمینان از صحت اتصالات، عدم وجود نول مشترک و عدم نشتی جریان بررسی کنید تا از قطع ناخواسته و خطرات برق‌گرفتگی جلوگیری شود.

ویس مقاله نصب محافظ جان را برای شما آماده کرده ایم تا در کم ترین زمان مراحل نصب فیوز محافظ جان را بطور کامل یاد بگیرید

در صورت عدم آشنایی با مفهوم محافظ جان، پیشنهاد می‌شود مقاله «محافظ جان چیست» را مطالعه فرمایید.

در ادامه با ما همراه باشید تا مرحله‌به‌مرحله، نحوهٔ نصب تک‌فاز و سه‌فاز را به‌صورت کاملاً روشن و قابل‌فهم توضیح دهیم؛ تا با شناخت صحیح مسیر فاز و نول، جای‌گذاری دقیق ترمینال‌ها و تفکیک درست شینه‌ها، هیچ‌گونه اشتباه نصب رخ ندهد و از هرگونه خسارت احتمالی جلوگیری شود. می توانید مقاله کلید محافظ چیست را نیز مطالعه کنید تا درک بهتری از کلید محافظ جان داشته باشید.

ابزار های مورد نیاز برای نصب کلید محافظ جان

ابزار نصب کلید محافظ جان شامل ابزارهای اندازه‌گیری، سیم‌بندی و ایمنی است تا بتوانید هم قطع بودن برق را مطمئن شوید و هم اتصالات را محکم و استاندارد ببندید. استفاده از ابزار مناسب باعث می‌شود خطاهایی مثل شل‌شدن ترمینال، داغی سیم، تریپ بی‌دلیل و حتی خطر برق‌گرفتگی به حداقل برسد. در ادامه ابزارها را برایتان آورده‌ایم تا نصب امن‌تری داشته باشید

طریقه نصب کلید محافظ جان

نحوه نصب کلید محافظ‌ جان تقریباً در همه مدل‌ها شبیه هم است؛ فاز و نول مدار از دستگاه عبور می‌کند تا در صورت نشتی جریان، برق قطع شود؛ اما روی بدنه معمولاً نوشته‌هایی مثل LINE/LOAD یا N/L وجود دارد و بعضی مدل‌ها دوپل یا چهارپل هستند یا ترکیب فیوز و محافظ‌جان دارند (RCBO). اگر این نوشته‌ها را درست نخوانید و سیم‌ها را اشتباه وصل کنید، یا دستگاه بی‌دلیل قطع می‌کند یا اصلاً محافظت نمی‌کند. بنابراین همیشه قبل از نصب، جای سیم‌ها و ترمینال‌ها را دقیق بررسی کنید تا هم محافظت کامل داشته باشید و هم از قطع ناخواسته جلوگیری شود؛ در ضمن اگر در تشخیص فاز و نول مطمئن نیستید، حتماً مقاله فاز و نول چیست را بخوانید تا با اطمینان و ایمنی بیشتری ادامه دهید.

در ادامه مراحل را بصورت خلاصه و کاربردی برایتان آورده ام تا در یک نگاه ترتیب را بدانید و دلیل مهم بودن هر مرحله را هم بفهمید.

قطع برق و تست بی‌برقی

نصب کلید محافظ جان با قطع کامل برق شروع می‌شود چون کار داخل تابلو بدون این مرحله خطرناک است. اگر بی‌برقی تأیید شود نصب امن پیش می‌رود و اگر نشود احتمال برق‌گرفتگی و جرقه بالا می‌رود.

تشخیص ورودی/خروجی طبق بدنه

گام بعدی در نصب، اتصال فاز و نول مدار به ترمینال‌های محافظ‌جان است. این مرحله در همه مدل‌ها تکرار می‌شود و باید دقیق انجام شود: فاز(ها) و نول همان مدار از ترمینال ورودی عبور داده شده و پس از خروجی به شینه‌های توزیع متصل شوند، ارت نیز به‌صورت جداگانه به شینه ارت وصل شود. رعایت این ترتیب، عملکرد صحیح و تست قابل اعتماد دستگاه را تضمین می‌کند و از خطا یا قطع ناخواسته جلوگیری می‌کند.

عبور دادن فاز(ها) و نول همان مدار از محافظ جان

نصب کلید نشت جریان بر اساس اختلاف جریان بین فاز و نول عمل می‌کند؛ بنابراین هر دو هادی باید از داخل دستگاه عبور کنند. اگر نول از مسیر دیگری برگردد یا با نول مدارهای دیگر قاطی شود، معمولاً محافظ‌جان بی‌دلیل قطع می‌کند یا اصلاً قادر به حفاظت واقعی نیست.

تفکیک نول‌ها و ساخت شینه نولِ بعد از محافظ جان

گام بعدی تفکیک نول ها است، چون رایج‌ترین علت تریپ بی‌دلیل همین قاطی شدن نول‌هاست. اگر شینه نول فقط از خروجی نول محافظ جان تغذیه شود، سیستم پایدارتر و منطقی‌تر قطع می‌کند.

سفت‌کاری استاندارد و وایرشو

کلید محافظ‌جان وقتی حرفه‌ای و ایمن عمل می‌کند که ترمینال‌ها به‌طور استاندارد محکم شوند و سرسیم‌ها به‌درستی قرار بگیرند. در غیر این صورت، اتصال شل می‌تواند باعث داغ شدن، جرقه زدن یا حتی سوختن ترمینال‌ها شود.

تست با دکمه TEST

 و در نهایت نصب محافظ جان، باید با تست پایان یابد تا مطمئن شوید مکانیزم قطع فعال است. اگر تست قطع نکند، یا سیم‌بندی اشتباه است یا خود دستگاه مشکل دارد.

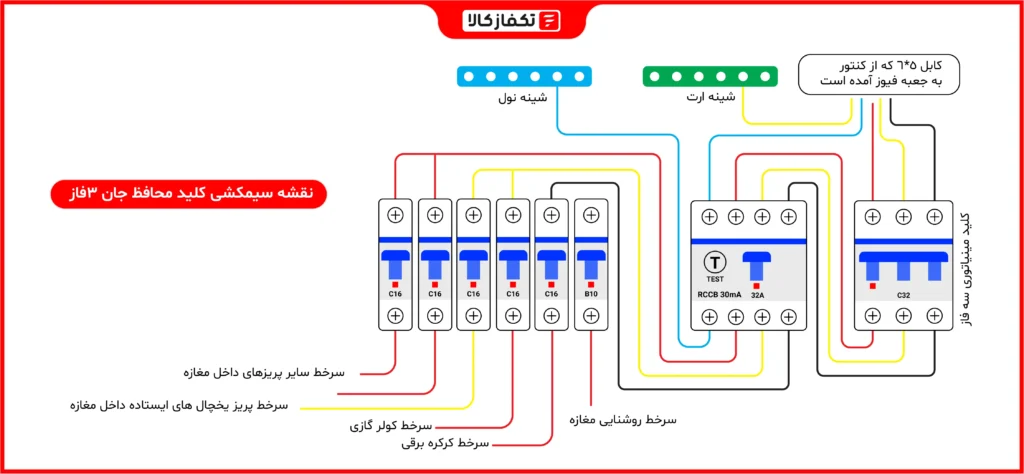

نصب محافظ جان سه فاز

نصب محافظ جان سه فاز باید طوری انجام شود که سه فاز + نول همگی از محافظ جان عبور کنند (معمولاً RCCB چهارپل) و نول خروجی محافظ جان به شینه نول برسد. تفاوت اصلی با تک‌فاز همین تعداد فازها و چهارپل بودن دستگاه است. در ادامه نقشه نصب محافظ جان سه فاز را برایتان آورده‌ایم و مرحله به مرحله از روی نقشه توضیح می‌دهیم تا کاملاً برایتان گویا باشد.

قطع برق و تست بی‌برقی

نصب محافظ جان سه فاز هم  از قطع کامل برق شروع می‌شود چون کار داخل تابلو بدون تأیید بی‌برقی خطر برق‌گرفتگی و جرقه دارد. اگر این مرحله درست انجام شود نصب ایمن و بدون ریسک جلو می‌رود  و اگر انجام نشود احتمال حادثه جدی است.

ورود کابل اصلی و تفکیک رشته‌ها

در گام بعدی نصب، کابل اصلی وارد تابلو می‌شود و رشته‌های L1، L2، L3، نول و ارت باید از همان ابتدا مشخص و جدا شوند. اگر این تفکیک اشتباه انجام شود، باقی اتصالات هم غلط می‌شود؛ اما اگر درست انجام شود، کل سیم‌کشی منظم و عیب‌یابی آن آسان خواهد بود.

اتصال ارت به شینه ارت

هادی ارت باید مستقیماً به شینه ارت وصل شود و از محافظ‌جان عبور نکند. اتصال اشتباه ارت به مسیر دیگر ایمنی بدنه‌ها را کاهش می‌دهد؛ اتصال صحیح باعث حفاظت کامل بدنه‌ها می‌شود.

اتصال سه فاز ورودی به کلید اصلی

سه فاز ورودی باید به کلید اصلی تابلو وصل شود تا نقطه قطع اصلی مشخص و کنترل تابلو ساده و مطمئن شود. اشتباه در این مرحله باعث اختلال در قطع و وصل کل تابلو خواهد شد.

انتقال خروجی کلید اصلی به ورودی محافظ جان

خروجی کلید اصلی باید وارد ورودی محافظ‌جان شود تا همه مدارهای پایین‌دست تحت حفاظت نشتی قرار بگیرند. اگر انشعاب‌ها قبل از محافظ‌جان تغذیه شوند، حفاظت نشتی از بین می‌رود.

ورود نول به ترمینال محافظ جان

نول ورودی باید وارد ترمینال نول محافظ‌جان شود و مستقیم به شینه نول نرود. اگر نول از محافظ‌جان عبور نکند، یا دستگاه بی‌دلیل قطع می‌کند یا حفاظت واقعی از دست می‌رود.

خروجی نول محافظ جان به شینه نول

خروجی نول محافظ‌جان باید به شینه نول برگردد تا تمام نول مصرف‌کننده‌ها از مسیر صحیح بازگردد. اشتباه در این اتصال باعث تریپ بی‌دلیل می‌شود و اتصال درست، عملکرد پایدار را تضمین می‌کند.

تغذیه مینیاتوری‌ها از خروجی محافظ جان

خروجی فازهای محافظ‌جان باید به مسیر توزیع برسد و از آنجا ورودی مینیاتوری‌ها تغذیه شود. اگر مینیاتوری‌ها قبل از محافظ‌جان تغذیه شوند، محافظ‌جان روی آن مدارها بی‌اثر خواهد بود.

خروجی مینیاتوری‌ها به مصرف‌کننده‌ها

فاز هر مدار از مینیاتوری به مصرف‌کننده‌ها می‌رود تا هر مدار حفاظت اضافه‌جریان مخصوص خود را داشته باشد. اشتباه در اتصال باعث محافظت نادرست می‌شود.

بازگشت نول و ارت مصرف‌کننده‌ها

نول همه مدارها باید به شینه نول و ارت به شینه ارت بازگردد. اگر نول یا ارت اشتباه وصل شوند، محافظ‌جان بی‌دلیل قطع می‌کند؛ اتصال صحیح سیستم را پایدار و ایمن نگه می‌دارد.

تست نهایی با دکمه TEST

در پایان، با فشار دادن دکمه TEST، عملکرد قطع محافظ‌جان بررسی می‌شود. اگر قطع نکرد، سیم‌بندی نول و فازها را دوباره بررسی کنید؛ اگر قطع کرد، نصب درست انجام شده و می‌توانید مدارها را زیر بار هم تست کنید.

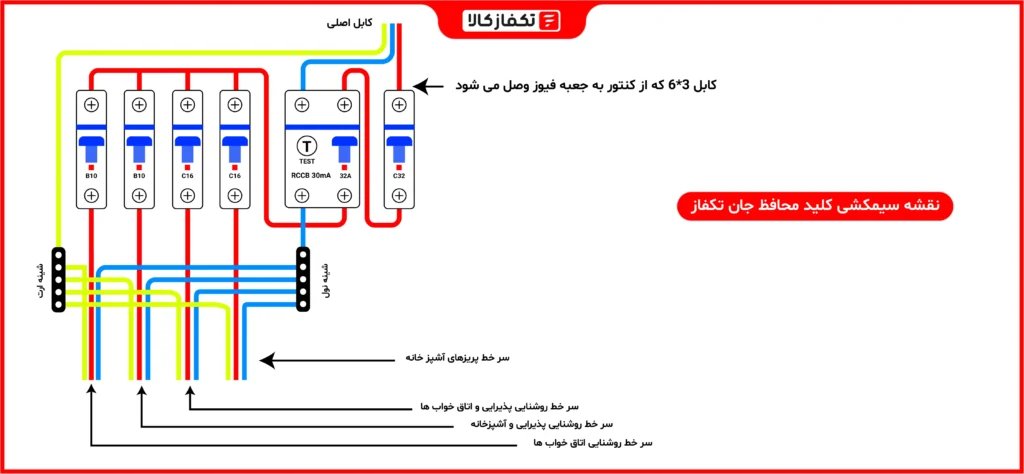

نصب محافظ‌جان تک‌ فاز

نصب محافظ‌جان تک‌فاز اساساً شبیه منطق کلی نصب است، اما تفاوت‌های جزئی دارد. در ادامه مرحله‌به‌مرحله مسیر سیم‌ها و اهمیت هر بخش توضیح داده می‌شود.

اتصال ارت به شینه ارت

ابتدا هادی ارت باید مستقیماً به شینه ارت وصل شود تا بدنه‌ها ایمن باشند. اگر ارت وارد مسیر محافظ‌جان شود، هم اشتباه است و هم ممکن است خطا ایجاد کند؛ اتصال صحیح باعث برقرار شدن مسیر امن تخلیه می‌شود.

مسیر فاز از کلید اصلی تا محافظ جان

فاز ابتدا وارد کلید اصلی می‌شود و سپس از آن به محافظ‌جان منتقل می‌شود تا همه مدارهای پایین‌دست تحت پوشش حفاظت نشتی قرار بگیرند. اگر محافظ‌جان بعد از انشعاب‌ها قرار گیرد، برخی مدارها بدون حفاظت باقی می‌مانند؛ اما اگر قبل از انشعاب‌ها باشد، همه خطوط بعدی تحت پوشش نشتی هستند.

مسیر نول و ساخت شینه نول بعد از محافظ جان

خروجی نول محافظ‌جان باید شینه نول را تغذیه کند و همه نول‌های مصرف‌کننده فقط به همین شینه بازگردند. اگر نول‌ها قاطی شوند یا از مسیر دیگری برگردند، محافظ‌جان بی‌دلیل قطع می‌کند؛ اما اگر تفکیک نول درست باشد، عملکرد پایدار و قطع‌ها منطقی می‌شود.

تغذیه مینیاتوری‌ها از خروجی محافظ جان

خروجی فاز محافظ‌جان به مسیر توزیع می‌رود و از آنجا ورودی مینیاتوری‌ها را تغذیه می‌کند تا هر مدار حفاظت اضافه‌جریان مخصوص خود را داشته باشد. اگر مینیاتوری‌ها قبل از محافظ‌جان تغذیه شوند، محافظ‌جان روی آن مدارها اثر ندارد؛ اما اگر بعد از محافظ‌جان تغذیه شوند، همه مدارها تحت حفاظت نشتی خواهند بود.

خروجی هر مینیاتوری به مصرف‌کننده و تست نهایی

در نهایت، خروجی فاز هر مدار به مصرف‌کننده می‌رود و با فشار دادن دکمه TEST عملکرد قطع محافظ‌جان بررسی می‌شود. اگر دستگاه قطع نکند، سیم‌بندی نول و ورودی/خروجی باید بازبینی شود؛ اگر قطع کند، نصب صحیح است و می‌توانید مدارها را زیر بار هم بررسی کنید.

تفاوت نصب محافظ جان تک فاز و سه فاز

در ادامه برای اینکه تفاوت‌ها را در یک نگاه درک کنید و بدون رفتن سراغ توضیحات طولانی، سریع بفهمید کدام بخش‌ها در تک‌فاز و سه‌فاز تغییر می‌کند، یک جدول مقایسه‌ای آماده کرده‌ایم تا انتخاب و اجرای نصب برایتان شفاف‌تر شود

نصب محافظ جان و محافظ ولتاژ

نصب محافظ ولتاژ در تابلو برق تفاوت مهمی با محافظ جان دارد، اما هر دو مکمل هم هستند. محافظ جان وظیفه حفاظت افراد در برابر برق‌گرفتگی را بر عهده دارد و بعد از کلید اصلی و قبل از مینیاتوری‌ها نصب می‌شود تا کل مدار پایین‌دست تحت پوشش قرار گیرد. در مقابل، محافظ ولتاژ برای حفاظت تجهیزات در برابر افزایش یا کاهش غیرمجاز ولتاژ کاربرد دارد و معمولاً قبل از کلید اصلی یا حتی قبل از محافظ جان نصب می‌شود تا ابتدا ورودی برق کنترل شود و از ورود ولتاژ نامناسب به تابلو جلوگیری شود. هر دو دستگاه نیاز به رعایت مسیر درست فاز و نول دارند، اما ترتیب نصب و محل اتصال آن‌ها متفاوت است تا هم ایمنی افراد و هم حفاظت تجهیزات تضمین شود.

نصب محافظ جان پارس اروند

نصب محافظ جان پارس اروند در اصل همان مراحل تک‌فاز و سه‌فاز را دارد و منطق کلی عوض نمی‌شود؛ یعنی فاز(ها) و نول همان مدار باید از دستگاه عبور کنند، شینه نول بعد از محافظ جان باشد و ارت جدا روی شینه ارت بماند. تفاوت نصب محافظ جان پارس اروند را در جدول برای شما آورده ایم تا در یک نگاه متوجه شوید در وقت تان صرفه جویی شود .

نصب محافظ جان دنا

نصب محافظ جان دنا از نظر مراحل کلی تفاوتی با نصب تک‌فاز و سه‌فاز ندارد و همان منطق عمومی اجرا می‌شود؛ یعنی فاز(ها) و نول همان مدار باید از دستگاه عبور کند، شینه نول بعد از محافظ جان باشد و ارت جدا روی شینه ارت بماند. برای اینکه وقتتان گرفته نشود، تفاوت‌ها و نکات خاص دنا را کامل داخل جدول زیر گذاشتم:

محل نصب کلید محافظ جان

محل نصب کلید محافظ جان در خانه معمولاً داخل تابلو برق  یا جعبه فیوز واحد و بلافاصله بعد از کلید اصلی است تا حفاظت عمومی روی مدارهای اصلی مثل روشنایی و پریزها ایجاد شود و خطر برق‌گرفتگی کاهش پیدا کند. در صنعت معمولاً محافظ جان را به‌صورت ناحیه‌ای و نزدیک فیدرهای پرریسک داخل تابلوهای فرعی نصب می‌کنند تا اگر نشتی رخ داد فقط همان بخش قطع شود و از بی‌برقی گسترده و توقف کل مجموعه جلوگیری شود.

نصب محافظ جان در تابلو برق

نصب محافظ جان در تابلو برق یعنی قرار دادن آن روی ریل مینیاتوری داخل تابلو، معمولاً بعد از کلید اصلی و قبل از مینیاتوری‌های انشعاب، به‌طوری‌که فاز(ها) و نولِ مدارهای تحت حفاظت از داخل محافظ جان عبور کنند. نکته کلیدی این نصب این است که شینه نول باید از خروجی نول محافظ جان تغذیه شود و نول مدارها با هم قاطی نشود، و ارت هم همیشه جدا روی شینه ارت باقی بماند؛ اگر این تفکیک رعایت شود محافظ جان دقیق عمل می‌کند و قطع‌های بی‌مورد هم کمتر می‌شود.

نکات نصب کلید محافظ جان

نکات نصب کلید محافظ جان برای جلوگیری از تریپ بی‌دلیل و حفظ حفاظت واقعی ضروری است، چون اشتباهات رایج معمولاً از نول مشترک، تغذیه قبل از RCD یا اتصال شل ترمینال‌ها می‌آیند.

• نول‌ها را مشترک نکنید.
• فاز(ها) و نول همان مدار را از محافظ جان عبور دهید.
• ارت را هرگز از محافظ جان رد نکنید و فقط روی شینه ارت ببندید.
• بعد از نصب، TEST را حتماً بزنید.

خلاصه ای از آموزش نصب کلید محافظ جان

بنابراین برای  نصب کلید نشت جریان، باید محافظ جان در مسیر تابلو طوری قرار بگیرد که فاز(ها) و نول همان مدار حتماً از داخل آن عبور کنند تا نشتی جریان را درست تشخیص دهد و سریع قطع کند. نکته کلیدی این است که نول‌ها نباید با هم قاطی شوند و باید یک شینه نول جدا بعد از محافظ جان داشته باشید تا تمام نول‌های مدارهای تحت حفاظت فقط به همان شینه برگردند. همچنین ارت همیشه مستقل و روی شینه ارت بسته می‌شود و هیچ‌وقت از محافظ جان عبور نمی‌کند. در تک‌فاز فقط فاز و نول از محافظ جان عبور می‌کنند و در سه‌فاز هر سه فاز به‌همراه نول باید از محافظ جان عبور کند؛ در پایان هم با دکمه TEST عملکرد دستگاه بررسی می‌شود تا مطمئن شوید نصب درست انجام شده است.
