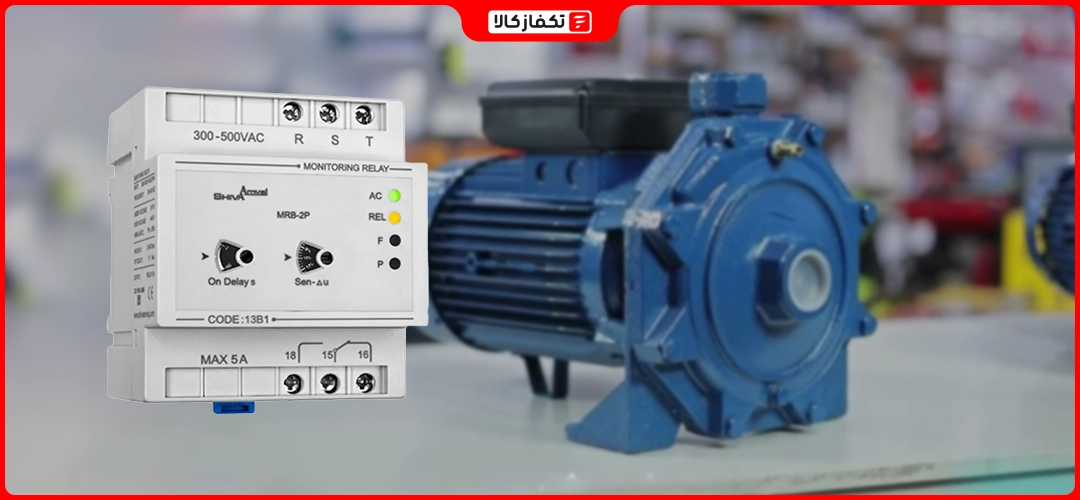

کنترل فاز چیست؟
رله کنترل فاز یکی از تجهیزات حفاظتی مهم در سیستمهای الکتریکی است که وظیفه پایش و کنترل وضعیت برق ورودی را بر عهده دارد. این تجهیز از بروز آسیب به تجهیزات برقی و خطرات احتمالی برای کاربران جلوگیری میکند و در صورت بروز اختلالاتی مانند قطع فاز، جابهجایی فاز یا افت ولتاژ، مدار را بهموقع قطع میکند. با افزایش استفاده از برق در محیطهای صنعتی و خانگی، نیاز به استفاده از رله کنترل فاز برای حفظ ایمنی و افزایش طول عمر تجهیزات بیش از پیش احساس میشود و نقش آن در کاهش خسارات ناشی از نوسانات و خطاهای برق بسیار حیاتی است.
ویس مقاله کنترل فاز چیست را برای شما آماده کردهایم تا با کنترل فاز آشنا شوید و با انواع آن، کاربردها و وظایفش در سیستمهای برقی صنعتی و خانگی آشنا شوید.
در ادامه، به بررسی نحوه عملکرد رله کنترل فاز، وظایف اصلی آن، انواع کنترل فاز، بخشهای مختلف بهصورت تصویری و مزایای استفاده از این تجهیز در سیستمهای برقی میپردازیم تا دید کامل و کاربردی نسبت به آن داشته باشید؛ همچنین هرگونه سوالی درباره خرید یا قیمت کنترل فاز دارید با کارشناسان تکفازکالا بصورت رایگان و 24 ساعته تماس بگیرید.
نحوه عملکرد رله کنترل فاز
رله کنترل فاز با بررسی مداوم وضعیت برق ورودی، سلامت فازها را کنترل میکند و در صورتی که شرایط برق نرمال باشد، اجازه فعالیت به تجهیزات میدهد. این رله در صورت بروز مشکلاتی مانند قطع فاز، جابهجایی فاز یا افت ولتاژ، مدار را در کوتاهترین زمان ممکن قطع میکند تا از آسیب دیدن دستگاهها جلوگیری شود. عملکرد سریع و دقیق این تجهیز باعث افزایش ایمنی و کاهش خسارتهای الکتریکی میشود.
کاربرد رله کنترل فاز چیست؟
رله کنترل فاز در سیستمهای برقی خانگی، تجاری و صنعتی برای محافظت از تجهیزات حساس و جلوگیری از آسیب ناشی از مشکلات برق استفاده میشود. این تجهیز بهخصوص در مدارهایی که موتورهای سهفاز، پمپها، کمپرسورها و تابلوهای برق دارند، کاربرد دارد. استفاده از رله کنترل فاز باعث میشود تجهیزات در برابر قطع فاز، جابهجایی فاز یا افت و افزایش غیرمجاز ولتاژ ایمن بمانند و عمر آنها افزایش یابد.
کاربرد های اصلی رله کنترل فاز
- حفاظت از تجهیزات خانگی و صنعتی در برابر نوسانات برق
- جلوگیری از آسیب دیدن موتورهای سهفاز، پمپها و کمپرسورها
- محافظت از تابلوهای برق و سایر تجهیزات حساس
- افزایش ایمنی محیطهای خانگی و صنعتی
- کاهش هزینههای تعمیرات و افزایش طول عمر تجهیزات
وظایف رله کنترل فاز
وظایف اصلی یک رله کنترل فاز شامل چند عملکرد کلیدی است که هر کدام نقش مهمی در محافظت از تجهیزات و ایمنی سیستم دارند. رله کنترل فاز بهصورت مداوم ولتاژ هر فاز را پایش میکند تا مطمئن شود برق ورودی سالم است. در صورتی که یکی از فازها قطع شود یا ترتیب فازها جابهجا شود، رله بلافاصله مدار را قطع میکند تا از آسیب به موتور و سایر تجهیزات جلوگیری شود؛ همچنین این رله توانایی تشخیص عدم تقارن ولتاژ بین فازها را دارد و در صورت بروز شرایط ناایمن، هشدار میدهد یا مدار را قطع میکند. برخی رلهها حتی وضعیت سیستم را با چراغ یا نمایشگر نشان میدهند تا کاربر از شرایط برق ورودی مطلع شود.
جدول زیر عملکرد اصلی و وظایف رله کنترل فاز را بهصورت خلاصه و کاربردی نشان میدهد تا در زمان شما صرفهجویی شود و سریع با وظایف این تجهیز آشنا شوید.
| وظیفه اصلی | توضیح |
|---|---|
| پایش ولتاژ فازها | بررسی مداوم ولتاژ هر فاز برای اطمینان از سلامت برق ورودی |
| تشخیص قطع فاز | شناسایی سریع هرگونه قطعی در فازها و جلوگیری از کارکرد تجهیزات |
| تشخیص جابهجایی فاز | اطمینان از ترتیب صحیح فازها برای جلوگیری از آسیب به موتور و تجهیزات |
| کنترل عدم تقارن ولتاژ | شناسایی اختلاف ولتاژ بین فازها و قطع مدار در صورت غیرمجاز بودن |
| قطع سریع مدار | خاموش کردن تجهیزات در شرایط ناایمن برای محافظت از دستگاهها و کاربران |
| اطلاعرسانی وضعیت | نمایش وضعیت برق و خطاها از طریق چراغ یا نمایشگر رله |

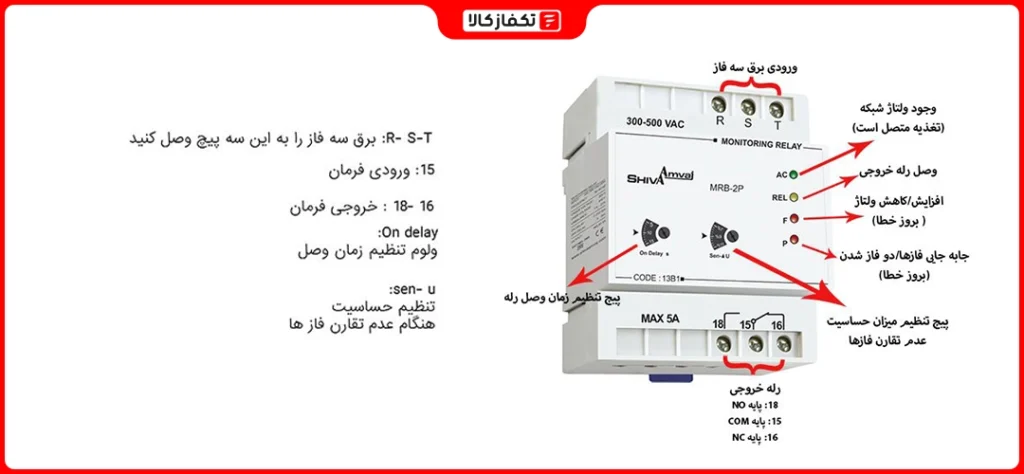

علائم و بخش های کنترل فاز
هر رله کنترل فاز دارای چندین ترمینال و چراغ LED است. بسته به طراحی سازنده ممکن است کمی تفاوت داشته باشد، اما اجزای اصلی آن شامل موارد زیر است. در ادامه برای هر بخش توضیح میدهیم که کراش آن بخش چیست و اگر درست کار نکند چه مشکلی ایجاد میشود:
ترمینالهای چندگانه (R, S, T یا L1, L2, L3)
ترمینالهای چندگانه (R, S, T یا L1, L2, L3) محل اتصال سه فاز برق ورودی به رله کنترل فاز هستند و پایه اصلی تغذیه دستگاه را تأمین میکنند. این بخش وظیفه دارد ولتاژ هر فاز را دریافت و بررسی کند و ترتیب و تعادل فازها را پایش نماید؛ اگر این بخش درست کار نکند، رله قادر به تشخیص نوسانات یا قطع فاز نخواهد بود و تجهیزات حساس بدون محافظت کار میکنند که ممکن است باعث سوختن موتورها و کاهش عمر دستگاهها شود.
پیچ تنظیم حساسیت (Sensitivity یا Sen)
پیچ حساسیت (Sensitivity یا Sen) برای تنظیم میزان حساسیت رله به عدم تقارن بین فازها استفاده میشود و تعیین میکند رله چه مقدار اختلاف ولتاژ بین فازها را به عنوان خطا شناسایی کند. اگر این پیچ به درستی تنظیم نشود، ممکن است رله یا به صورت بیش از حد حساس قطع شود و مدار بیدلیل خاموش شود، یا در مقابل نوسانات واقعی بیتفاوت باشد که خطر آسیب جدی به تجهیزات را افزایش میدهد.
پیچ تایمر تاخیر (On Delay)
پیچ تایمر تاخیر (On Delay) مدت زمان انتظار قبل از وصل مجدد برق را تعیین میکند تا راهاندازی تجهیزات ایمن انجام شود. این تأخیر باعث میشود شوکهای الکتریکی و مکانیکی هنگام روشن شدن موتورها کاهش یابد، اما اگر این بخش درست عمل نکند، راهاندازی ناگهانی تجهیزات ممکن است جریان لحظهای بالا و آسیب به موتور یا سایر دستگاهها ایجاد کند.
ترمینال شماره 15 (ورودی فرمان)
ترمینال شماره 15 (ورودی فرمان) وظیفه دریافت فرمان رله و تأمین پایه COM داخلی را دارد. اگر این ترمینال درست کار نکند، فرمانها به خروجی منتقل نمیشوند و رله نمیتواند مدار را قطع یا وصل کند، در نتیجه تجهیزات در شرایط خطرناک باقی میمانند.
ترمینال شماره 16 (خروجی نرمال بسته – NC)
ترمینال شماره 16 (خروجی نرمال بسته – NC) تضمین میکند تجهیزات تنها زمانی روشن شوند که برق سالم باشد و کنتاکتور به درستی فعال شود؛ در صورتی که این بخش خراب باشد یا درست عمل نکند، حتی در شرایط نرمال، مدار ممکن است روشن نشود یا در شرایط خطا روشن بماند که باعث آسیب دیدن تجهیزات و خطر برای سیستم میشود.
ترمینال شماره 18 (خروجی نرمال باز – NO)
ترمینال شماره 18 (خروجی نرمال باز – NO) برای مانیتورینگ و اتصال به PLC کاربرد دارد و تنها زمانی باز میشود که چراغ سیگنال رله روشن باشد. اگر این ترمینال درست کار نکند، سیستم مانیتورینگ قادر به شناسایی وضعیت واقعی برق نیست و خطاها ممکن است بدون اطلاع باقی بمانند، که احتمال آسیب و توقف تولید را افزایش میدهد.
نشانگرهای وضعیت (LEDها)
نشانگرهای وضعیت (LEDها) وضعیت فازها، خطاها و عملکرد صحیح رله را نشان میدهند تا اپراتور بتواند بدون ابزار اندازهگیری مشکل را تشخیص دهد. اگر این نشانگرها خراب شوند یا درست عمل نکنند، کاربر از بروز مشکل آگاه نمیشود و تجهیزات در شرایط خطرناک ممکن است بدون اطلاع روشن بمانند و آسیب ببینند.

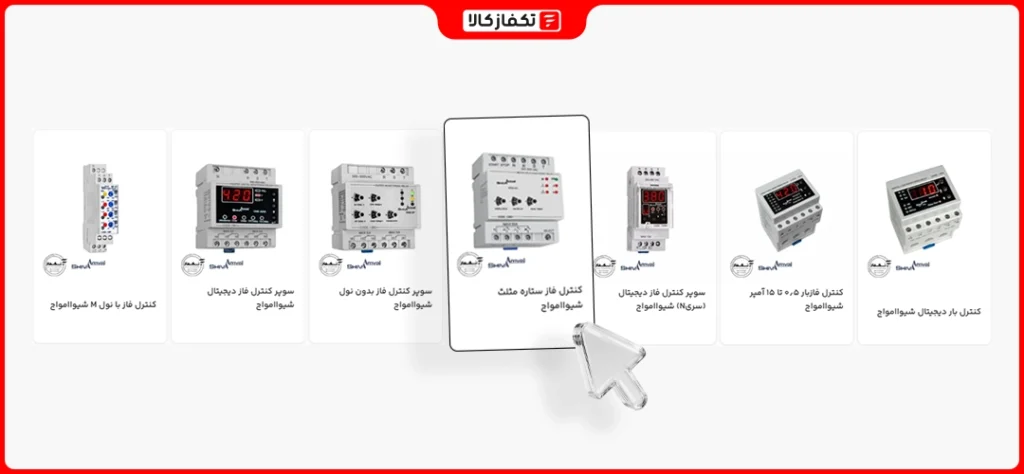

انواع رله کنترل فاز
این رلهها بسته به نیاز و نوع سیستم، در چند مدل مختلف عرضه میشوند که هر کدام ویژگیها و کاربردهای مخصوص خود را دارند؛ از جمله رایجترین انواع رله کنترل فاز میتوان به رلههای آنالوگ، دیجیتال، بینول، با نول، سوپر کنترل فاز و ستاره-مثلث اشاره کرد. هر یک از این رلهها وظیفه پایش ولتاژ، ترتیب فاز، عدم تقارن و حفاظت تجهیزات را بر عهده دارند، اما قابلیتها و دقت آنها با هم متفاوت است؛ در ادامه، هر نوع رله را با جزئیات بیشتری بررسی میکنیم تا نقش و عملکرد آن و همچنین پیامدهای عملکرد نادرست آن مشخص شود.
رله کنترل فاز آنالوگ
این نوع رله با استفاده از مدارهای آنالوگ ولتاژ هر فاز را پایش میکند و تغییرات ولتاژ و عدم تقارن فازها را به صورت پیوسته بررسی میکند. رلههای آنالوگ ساده و اقتصادی هستند و برای کاربردهای کم حساس مناسباند. اگر درست عمل نکنند، نوسانات یا اختلالات فاز دیر یا اصلاً تشخیص داده نمیشود و تجهیزات در معرض آسیب، سوختن موتور یا کاهش عمر مفید قرار میگیرند.
رله کنترل فاز دیجیتال
رله دیجیتال از پردازنده داخلی برای تحلیل وضعیت فازها و ولتاژ استفاده میکند و دقت بسیار بالاتری نسبت به رلههای آنالوگ دارد. این نوع میتواند خطاهای قطع فاز، جابهجایی فاز، عدم تقارن و افت یا افزایش ولتاژ را سریع تشخیص دهد. در صورت عملکرد نادرست، تجهیزات ممکن است بدون اطلاع کار کنند و آسیبهای جدی به موتور یا مصرفکنندهها وارد شود.
رله کنترل فاز بینول
این رله نیازی به اتصال سیم نول ندارد و تنها با اتصال صحیح سه فاز کار میکند. این طراحی سادهتر است و برای سیستمهای سهفاز استاندارد مناسب است، اما اگر فازها به درستی وصل نشوند یا دستگاه مشکل داشته باشد، رله نمیتواند ولتاژ و ترتیب فازها را پایش کند و خطر آسیب به تجهیزات وجود دارد.
رله کنترل فاز با نول (با نول)
این رله علاوه بر سه فاز، نیاز به اتصال به سیم نول دارد و میتواند ولتاژ و خطاهای فاز را دقیقتر پایش کند. این طراحی برای سیستمهایی که نیاز به دقت بالا در پایش دارند مناسب است. اگر نول به درستی متصل نشود یا رله خراب باشد، تشخیص خطاها ناقص میشود و تجهیزات بدون حفاظت باقی میمانند.
سوپر رله کنترل فاز
این نوع پیشرفتهترین رله است و علاوه بر تشخیص قطع فاز، جابهجایی فاز و عدم تقارن، قابلیتهای اضافه مانند تایمر، تنظیم حساسیت و خروجی قابل برنامهریزی برای PLC را دارد. اگر عملکرد سوپر رله درست نباشد، حتی با خطای کوچک، تجهیزات ممکن است آسیب ببینند و کنترل اتوماسیون دچار اختلال شود.
رله کنترل فاز ستاره مثلث
این نوع رله مخصوص موتورهای سهفاز است که با روش راهاندازی ستاره-مثلث کار میکنند. وظیفه آن جلوگیری از آسیب موتور هنگام تغییر حالت راهاندازی و کنترل ترتیب فاز است. اگر درست کار نکند، راهاندازی موتور با مشکل مواجه میشود، جریان لحظهای بالا میرود و احتمال آسیب مکانیکی یا سوختن موتور وجود دارد.
در جدول زیر، انواع رله کنترل فاز را آوردهایم تا بتوانید به راحتی تفاوتها، ویژگیها و کاربرد هر نوع را مشاهده و مقایسه کنید و از آنها در پروژهها و سیستمهای برقی خود استفاده نمایید.
| نوع رله کنترل فاز | نیاز به نول | حساسیت | تایمر تاخیر | اتصال به PLC | کاربرد اصلی | نکات عملکردی |
|---|---|---|---|---|---|---|
| آنالوگ | خیر | متوسط | ندارد | ندارد | پایش ولتاژ و ترتیب فاز | ساده و اقتصادی، دقت کمتر، در صورت خرابی نوسانات دیر تشخیص داده میشوند |
| دیجیتال | خیر | بالا | دارد | محدود | پایش دقیق ولتاژ، توالی فاز و عدم تقارن | دقت بالا، مناسب تجهیزات حساس، در صورت خرابی آسیب به تجهیزات سریع رخ میدهد |
| بینول | خیر | متوسط | دارد | ندارد | سیستمهای سهفاز استاندارد | بدون نیاز به سیم نول، اگر فازها درست وصل نشوند، سیستم محافظت نمیکند |
| با نول | بله | بالا | دارد | دارد | سیستمهای حساس و دقیق | ولتاژ و خطاها با دقت بالا پایش میشوند، اتصال نول ضروری است |
| سوپر کنترل فاز | بله | بسیار بالا | دارد | دارد | پایش کامل فاز، توالی، عدم تقارن و اتصال به PLC | پیشرفتهترین نوع، قابلیت تنظیم حساسیت و تایمر، خرابی باعث آسیب شدید و اختلال در اتوماسیون میشود |
| ستاره-مثلث | بسته به مدل | متوسط تا بالا | دارد | محدود | موتورهای سهفاز با راهاندازی ستاره-مثلث | از آسیب موتور هنگام تغییر حالت جلوگیری میکند، عملکرد نادرست باعث جریان لحظهای بالا و آسیب مکانیکی میشود |
مزایای بهرهگیری از رله کنترل فاز در صنعت الکتریکی چیست؟
بهرهگیری از رله کنترل فاز باعث میشود تجهیزات برقی صنعتی در برابر مشکلاتی مانند قطع فاز، جابهجایی فاز، نوسانات و عدم تقارن ولتاژ محافظت شوند. این رله عملکرد ایمن موتورها و تجهیزات را تضمین میکند و از آسیبهای احتمالی جلوگیری میکند؛ همچنین کمک میکند خطوط تولید بدون توقف و بدون خطر برای پرسنل و دستگاهها کار کنند و مدیریت و کنترل سیستم برق راحتتر شود.
- رله کنترل فاز از موتور و تجهیزات حساس در برابر قطع فاز و نوسانات ولتاژ محافظت میکند.
- جریان نامتعادل و شوکهای برق را کنترل میکند و عمر تجهیزات را افزایش میدهد.
- باعث میشود خطوط تولید بدون توقف و خطاهای ناگهانی کار کنند.
- ایمنی پرسنل و اپراتورها در محیط صنعتی افزایش پیدا میکند.
- امکان اتصال به PLC و سیستمهای اتوماسیون را فراهم میکند و مدیریت برق را آسان میکند.
- هزینههای تعمیرات و نگهداری تجهیزات کاهش پیدا میکند.
خلاصه رله کنترل فاز چیست و کاربرد آن
رله کنترل فاز دستگاهی است که برق سهفاز را پایش میکند و از موتور، پمپ و تجهیزات حساس در برابر قطع فاز، جابهجایی فاز و نوسانات ولتاژ محافظت میکند. با استفاده از رله کنترل فاز میتوان از آسیبهای جدی به تجهیزات جلوگیری کرد، ایمنی سیستم را افزایش داد و عمر مفید دستگاهها را بالا برد. این رله در محیطهای صنعتی، تجاری و حتی خانگی کاربرد دارد و باعث میشود تجهیزات با ثبات و بدون خطر اختلال یا توقف ناگهانی کار کنند.
حال که با مفهوم رله کنترل فاز آشنا شدهاید و اهمیت آن را متوجه شدید، میتوانید برای خرید کنترل فاز تماس بگیرید تا از ایمنی تجهیزات و عملکرد مطمئن سیستمهای برقی خود اطمینان حاصل کنید یا اگر هر سوالی درباره کنترل فاز یا تجهیزات برق صنعتی و خانگی دارید، با ما در میان بگذارید.
سوالات متداول رله کنترل فاز
تفاوت رله آنالوگ و دیجیتال چیست؟
رله آنالوگ ساده و اقتصادی است و ولتاژ و توالی فازها را پایش میکند ولی دقت کمتری دارد. رله دیجیتال دقت بالا، تایمر داخلی و امکان اتصال به PLC را دارد و مناسب تجهیزات حساس و خطوط صنعتی است.
رله کنترل فاز بینول و با نول چه تفاوتی دارند؟
رله بینول نیازی به سیم نول ندارد و عملکرد سادهتری دارد، اما اگر فازها درست وصل نشوند ممکن است محافظت کامل انجام نشود. رله با نول دقت بالاتری دارد و برای سیستمهای حساس مناسب است.
رله کنترل فاز چگونه از موتور محافظت میکند؟
با تشخیص قطع فاز، جابهجایی فاز یا عدم تقارن ولتاژ، رله سریعاً مدار فرمان را قطع میکند و از سوختن موتور یا آسیب مکانیکی جلوگیری میکند.
آیا رله کنترل فاز در خانه هم کاربرد دارد؟
بله، مخصوصاً در سیستمهایی که از موتور پمپ یا تجهیزات حساس استفاده میکنند. این رله از نوسانات برق خانگی نیز محافظت میکند و باعث طول عمر بیشتر وسایل میشود.
آیا میتوان رله کنترل فاز را به PLC متصل کرد؟
بله، بیشتر رلههای دیجیتال و سوپر کنترل فاز قابلیت اتصال به PLC و سیستمهای اتوماسیون را دارند تا پایش و کنترل سیستم راحتتر انجام شود.
اگر رله کنترل فاز درست کار نکند، چه اتفاقی میافتد؟
اگر رله به درستی عمل نکند، موتور و تجهیزات ممکن است آسیب ببینند، جریان نامتعادل و شوک برق افزایش پیدا کند، خط تولید متوقف شود و حتی خطر ایمنی برای پرسنل ایجاد شود.
