کلید چنج اور چیست و انواع کلید دوطرفه
کلید چنج اور کلیدی است که بین دو منبع برق قرار میگیرد و وظیفه آن جابهجایی برق از یک منبع به منبع دیگر در زمان قطعی برق است. زمانی که برق اصلی قطع شود، چنج اور منبع اول را قطع میکند و منبع جایگزین مانند ژنراتور را وارد مدار میکند تا برق مصرفکننده برقرار بماند. این کلید از اتصال همزمان دو برق به یکدیگر جلوگیری میکند و باعث افزایش ایمنی و حفاظت از تجهیزات برقی میشود.
کلید چنج اور انواع مختلفی دارد که در جدول زیر برای آشنایی سریع و مقایسه راحتتر در ابتدای مقاله آوردهایم تا بتوانید متناسب با نیاز پروژه خود انتخاب دقیقتری داشته باشید.
| نوع کلید چنج اور | نوع برق | کاربرد |
|---|---|---|
| دستی تکفاز | تکفاز | ساختمانهای مسکونی کوچک |
| دستی سهفاز | سهفاز | کارگاهها و واحدهای صنعتی سبک |
| اتوماتیک (ATS) تکفاز | تکفاز | منازل و ادارات با حساسیت بالا |
| اتوماتیک (ATS) سهفاز | سهفاز | کارخانهها، مراکز صنعتی و بیمارستانها |
ویس چنج اور چیست نیز برای شما قرار داده شده است تا در کمترین زمان با عملکرد و کاربرد کلید چنج اور آشنا شوید و راحتتر بتوانید انتخاب و خرید خود را انجام دهید.
در ادامه به بررسی کامل وظیفه، کاربرد، نحوه عملکرد، انواع مختلف، ساختار داخلی کلید چنج اور و همچنین مزایا و معایب آن میپردازیم تا با شناختی جامع و دقیق از کلید دوطرفه، بتوانید انتخابی آگاهانه و متناسب با نیاز پروژه خود داشته باشید.
وظیفه کلید چنج اور چیست؟
وظیفه کلید چنج اور انتقال ایمن برق از یک منبع به منبع دیگر است. این کلید دو طرفه زمانی که برق اصلی قطع یا دچار نوسان میشود، منبع اول را از مدار خارج میکند و منبع جایگزین مانند ژنراتور را وارد مدار میکند تا برق مصرفکننده بدون وقفه تأمین شود. نقش اصلی آن جلوگیری از ورود همزمان دو منبع برق به مدار است، چون اتصال همزمان میتواند باعث آسیب جدی به تجهیزات شود. کلید چنج اور وسیلهای برای حفظ تداوم برقرسانی، افزایش ایمنی مدار و محافظت از دستگاههای برقی در برابر اختلالات شبکه است.
کاربرد کلید چنج اور چیست؟
کاربرد کلید چنج اور استفاده در محیطها و صنایع مختلف برای تأمین برق بدون وقفه و حفاظت از تجهیزات برقی است. این کلید در ساختمانهای مسکونی برای جابهجایی ایمن بین برق شهر و ژنراتور، در مراکز اداری و تجاری برای جلوگیری از خاموشی سرورها و آسانسورها، در بیمارستانها برای تأمین برق تجهیزات حیاتی و در صنایع و نیروگاهها برای مدیریت چند منبع برق و توزیع بار بهکار میرود. جدول کاربردهای کلید دوطرفه هم در ادامه گذاشته شده تا راحتتر بتوانید کاربرد هر محیط را مشاهده کنید.
| محل یا صنعت | کاربرد کلید چنج اور |
|---|---|
| صنعتی / کارخانهها | جلوگیری از توقف خط تولید و محافظت از تجهیزات |
| بیمارستانها و مراکز درمانی | تضمین تأمین برق تجهیزات حیاتی |
| اداری و تجاری | جلوگیری از خاموشی سرورها، آسانسورها و سیستمهای امنیتی |
| مسکونی با ژنراتور اضطراری | سوئیچ ایمن بین برق شهر و ژنراتور |
| نیروگاهها و مراکز تولید انرژی | مدیریت چند منبع برق و توزیع بار |
عملکرد کلید چنج اور
عملکرد کلید چنج اور این است که برق مصرفکننده را بهصورت ایمن بین دو منبع تغذیه جابهجا میکند و اجازه نمیدهد هر دو منبع همزمان وصل شوند. چنج اور معمولاً سه حالت دارد: صفر که برق قطع است، یک که منبع اول فعال است و دو که منبع دوم فعال میشود. در مدل دستی، اپراتور با حرکت دادن دسته کلید منبع برق را انتخاب میکند و در مدل اتوماتیک، سیستم کنترل بهطور خودکار هنگام قطع یا نوسان برق اصلی، منبع جایگزین مثل ژنراتور را وارد مدار میکند و بعد از بازگشت برق اصلی دوباره به شبکه وصل میشود. نوع بایپس هم برای تغییر مسیر جریان بدون قطع کامل برق کاربرد دارد. به زبان ساده کلید چنج اور برق را ایمن، پایدار و بدون وقفه منتقل میکند.

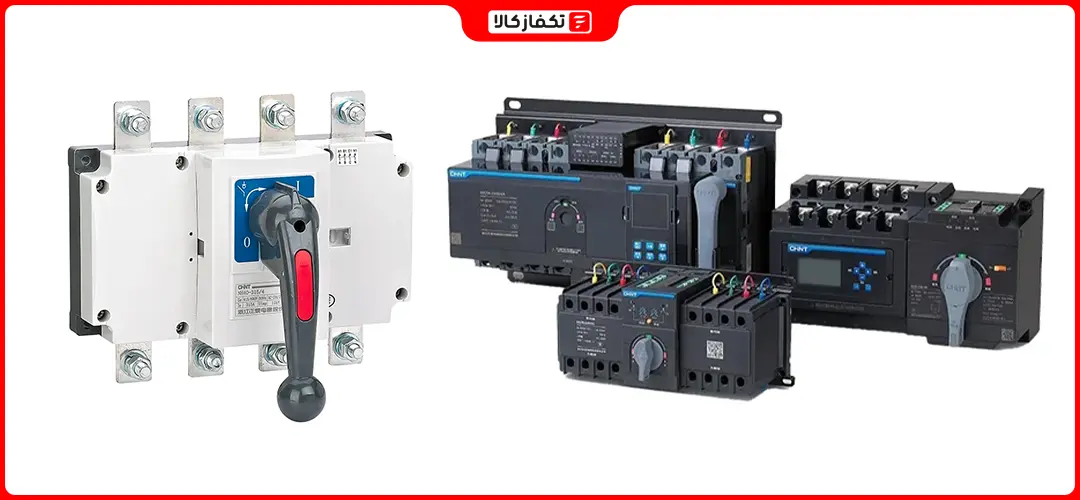

انواع کلید چنج اور یا کلید دو طرفه
انواع کلید چنج اور بر اساس نحوه عملکرد و تعداد پلها تقسیمبندی میشوند و شامل مدلهای دستی، اتوماتیک (ATS)، دو پل، سه پل، چهار پل و بایپس هستند. این تقسیمبندی باعث میشود بتوان برق را بین دو منبع تغذیه مانند برق شهر و ژنراتور بهصورت ایمن جابهجا کرد و از وصل همزمان دو منبع جلوگیری نمود. نوع بایپس نیز امکان تغییر مسیر جریان بدون قطع کامل برق را فراهم میکند و بیشتر در کنار UPS یا هنگام تعمیرات استفاده میشود تا مصرفکننده همیشه برق داشته باشد.
در ادامه، هر یک از این انواع کلید چنج اور را با توضیح کامل و ساده آورده شده است تا ویژگیها و کاربرد هر مدل مشخص شود و در یک جدول جامع، انواع کلید دوطرفه نیز قرار داده شده است تا در یک نگاه بتوانید همه مدلها را بشناسید.
کلید چنج اور دستی
کلید چنج اور دستی مدلی است که تغییر منبع برق با حرکت دسته انجام میشود و بیشتر برای ساختمانهای مسکونی، کارگاهها و پروژههای کوچک استفاده میشود.
ویژگیهای جنج آور دستی
- همیشه فقط یکی از منابع فعال است و دیگری قطع میشود
- مکانیکی و ساده برای استفاده
- اقتصادی و مطمئن
کلید چنج اور اتوماتیک (ATS)
کلید دو طرفه اتوماتیک (ATS – Automatic Transfer Switch) بدون نیاز به دخالت انسان برق را بین منابع جابهجا میکند و در صورت قطع یا نوسان برق اصلی، منبع جایگزین مثل ژنراتور یا UPS بهصورت خودکار وارد مدار میشود. این نوع برای بیمارستانها، دیتاسنترها و صنایع حساس کاربرد دارد.
ویژگیهای چنج اور اتوماتیک
- عملکرد خودکار و سریع
- جلوگیری از برگشت جریان یا آسیب به تجهیزات
- مناسب برای تجهیزات حساس و حیاتی
چنج اور دو پل، سه پل و چهار پل
کلیدهای دو طرفه بر اساس تعداد پل هم تقسیم میشوند و مدل دو پل برای سیستم تکفاز، سه پل برای شبکه سهفاز و چهار پل برای شبکه سهفاز به همراه نول است. انتخاب تعداد پل متناسب با نوع شبکه برق و تابلو انجام میشود.
- تطبیق با نوع شبکه برق
- ایمن برای جابهجایی بین منابع
- پشتیبانی از استانداردهای تابلو
کلید چنج اور بایپس
چنج اور بای پس امکان تغییر مسیر جریان را بدون قطع کامل برق فراهم میکند و معمولاً کنار UPS یا در زمان تعمیرات استفاده میشود تا مصرفکننده همیشه برق داشته باشد.
ویژگیهای بای پس
- تأمین برق بدون وقفه هنگام سرویس یا نگهداری
- افزایش پایداری سیستم
- حفاظت از تجهیزات حساس
| نوع کلید چنج اور | ویژگیها | کاربرد |
|---|---|---|
| دستی | تغییر برق با حرکت دسته انجام میشود همیشه فقط یکی از منابع فعال است مکانیکی و ساده |
ساختمانهای مسکونی
کارگاهها، پروژههای کوچک جابهجایی بین برق شهر و ژنراتور بدون سیستم اتوماتیک |
| اتوماتیک (ATS – Automatic Transfer Switch) | عملکرد خودکار و سریع تشخیص قطع یا نوسان برق اصلی جلوگیری از برگشت جریان یا آسیب |
بیمارستانها، دیتاسنترها، صنایع حساس
تأمین برق بدون وقفه و حفاظت از تجهیزات حیاتی |
| دو پل | مناسب سیستم تکفاز جابهجایی ایمن بین منابع |
شبکه تکفاز؛ انتخاب مناسب برای تابلوهای کوچک و متوسط |
| سه پل | مناسب شبکه سهفاز جابهجایی ایمن بین منابع |
شبکه سهفاز؛ صنایع و ساختمانهای بزرگ |
| چهار پل | سوئیچ سه فاز به همراه نول مناسب پروژههای حساس |
پروژههای سهفاز حساس که نول نیز باید سوئیچ شود |
| بایپس | امکان تغییر مسیر جریان بدون قطع کامل برق تأمین برق هنگام سرویس یا تعمیر UPS و تجهیزات |
مراکز داده، سیستمهای حساس
حفظ برق مصرفکننده در زمان نگهداری یا تعمیرات |

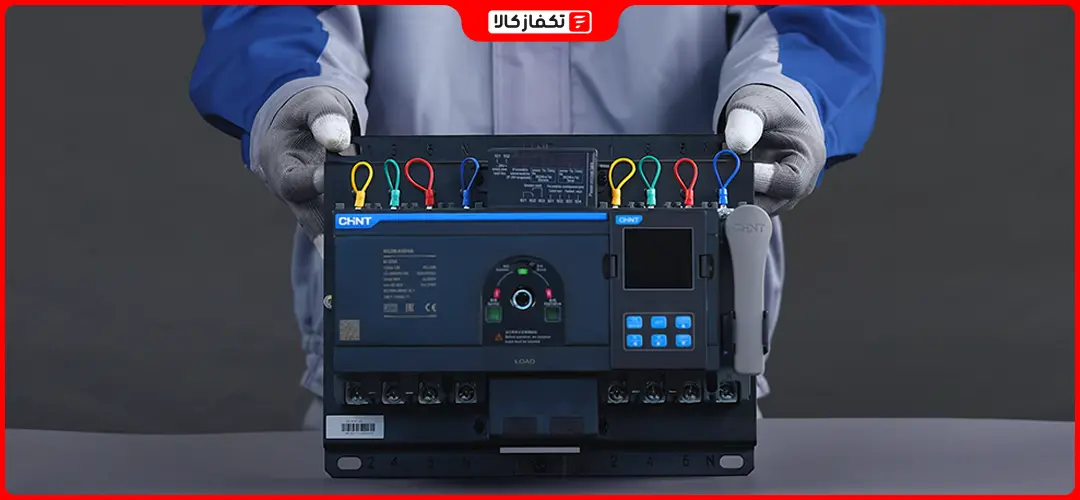

ساختار کلید چنج اور
ساختار کلید چنج اور شامل بدنه عایق مقاوم، تیغهها و کنتاکتهای هادی، مکانیزم قفلکننده داخلی، شفت یا اهرم فرمان در مدل دستی، برد کنترل و رلههای حفاظتی در مدل اتوماتیک و موتور، سیستم اینترلاک و مانیتورینگ در مدل صنعتی پیشرفته است؛ در ادامه هر بخش کلید دوطرفه را توضیح میدهیم تا بفهمید کار هر جز چیست و اگر درست عمل نکند چه اتفاقی میافتد.
بدنه عایق مقاوم
بدنه کلید برق را ایمن نگه میدارد و از برق گرفتگی یا آسیب به کلید جلوگیری میکندو اگر درست عمل نکند احتمال برقگرفتگی و آسیب به تجهیزات وجود دارد.
تیغهها و کنتاکتهای هادی
تیغهها جریان برق را بین منابع و مصرفکننده منتقل میکنند و جابهجایی ایمن را تضمین میکنند؛ در غیر این صورت ممکن است برق قطع شود یا باعث جرقه و آسیب به تجهیزات شود.
مکانیزم قفلکننده داخلی کلید دوطرفه
این مکانیزم مانع میشود که دو منبع برق همزمان وصل شوند و از خسارت جلوگیری میکند، و اگر درست عمل نکند، همزمان شدن دو منبع میتواند باعث آسیب جدی به تجهیزات و تابلو برق شود.
شفت یا اهرم فرمان (مدل دستی)
اهرم فرمان به اپراتور امکان میدهد منبع مورد نظر را انتخاب کند؛ در غیر این صورت برق به اشتباه وصل میشود یا مصرفکننده بدون برق میماند.
برد کنترل و رلههای حفاظتی (مدل اتوماتیک)
برد کنترل و رلههای کلید چنج اور قطع برق اصلی را تشخیص داده و بار را خودکار به منبع جایگزین منتقل میکنند؛ در غیر این صورت تجهیزات بدون برق میمانند و ممکن است آسیب ببینند.
موتور، سیستم اینترلاک و مانیتورینگ (مدل صنعتی پیشرفته)
این تجهیزات عملکرد سریع و دقیق کلید را کنترل میکنند؛ در غیر این صورت سوئیچ کلید دیر یا اشتباه انجام میشود و ژنراتور، UPS یا تجهیزات مصرفکننده ممکن است آسیب ببینند.

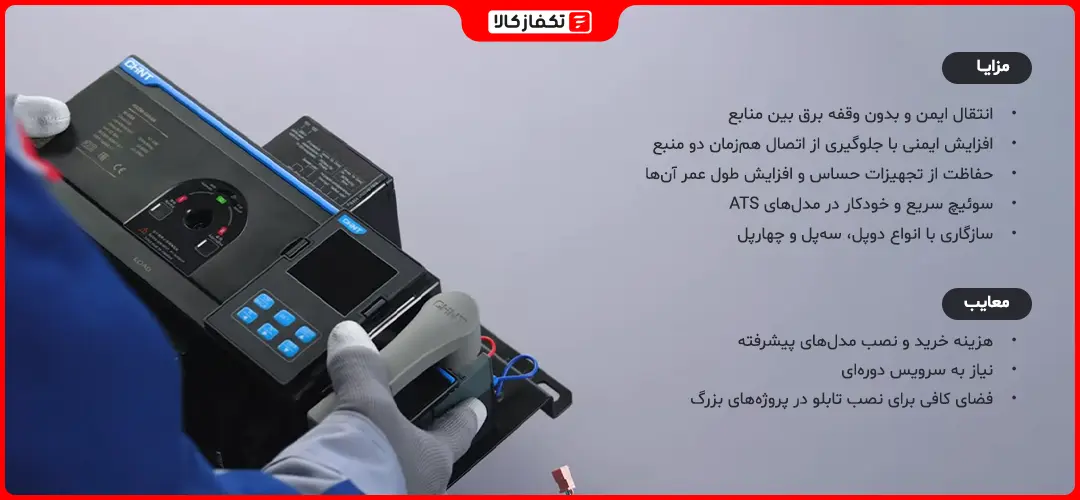

مزایاو معایب کلید چنج اور
کلید چنج اور مزایای بسیار مهمی دارد؛ برق را بدون وقفه بین منابع جابهجا میکند، ایمنی سیستم را با جلوگیری از اتصال همزمان دو منبع افزایش میدهد، از تجهیزات حساس محافظت کرده و طول عمر موتور، ژنراتور و لوازم برقی را بالا میبرد. در مدلهای اتوماتیک (ATS)، سوئیچ برق سریع و خودکار انجام میشود و انواع دوپل، سهپل و چهارپل قابلیت سازگاری با تابلوها و تجهیزات مختلف را دارند. معایب کلید دو طرفه محدود به هزینه خرید و نصب مدلهای پیشرفته، نیاز به سرویس دورهای و فضای کافی برای نصب تابلو در پروژههای بزرگ است, در ادامه جدول مزایا و معایب آورده شده تا یک نگاه سریع داشته باشید.
| مزایای کلید چنج اور | معایب کلید دوطرفه |
|---|---|
| انتقال ایمن و بدون وقفه برق بین منابع افزایش ایمنی با جلوگیری از اتصال همزمان دو منبع حفاظت از تجهیزات حساس و افزایش طول عمر آنها سوئیچ سریع و خودکار در مدلهای ATS سازگاری با انواع دوپل، سهپل و چهارپل |
هزینه خرید و نصب مدلهای پیشرفته نیاز به سرویس دورهای فضای کافی برای نصب تابلو در پروژههای بزرگ |
چنج اور چیست و انواع کلید دو طرفه
کلید چنج اور وسیله ای است که برق را بین دو منبع تغذیه مانند برق شهر و ژنراتور بهصورت ایمن جابهجا میکند تا هنگام قطع یا نوسان برق، برق مصرفکننده بدون وقفه تأمین شود و تجهیزات حساس آسیب نبینند و این کلید در مدلهای دستی و اتوماتیک (ATS) و در انواع دو پل، سه پل و چهار پل و بای پس تولید میشود.
کلید چنج اور در مکانهای مختلف کاربرد دارد؛ از ساختمانهای مسکونی گرفته تا بیمارستانها، دیتاسنترها و صنایع بزرگ، برای تضمین تداوم برق و حفاظت از تجهیزات استفاده میشود. این کلید با انتقال ایمن برق بین منابع، جلوگیری از خاموشی ناگهانی، افزایش ایمنی سیستم و انجام سوئیچ سریع، عملکردی مطمئن و پایدار ارائه میدهد و اطمینان میدهد که برق مصرفکننده همیشه تأمین شده و تجهیزات حساس در امان بمانند.
برای خرید کلید چنج اور با بهترین قیمت و کیفیت، یا اگر هر سؤالی درباره این تجهیز دارید، میتوانید بهصورت رایگان و ۲۴ ساعته با کارشناسان تکفازکالا تماس بگیرید تا دقیقاً همان مدل مناسب نیازتان را انتخاب کنید و بهترین خرید را داشته باشید. کارشناسان تکفازکالا به شما کمک میکنند تا مناسبترین گزینه را با توجه به برق ساختمان، نوع بار و بودجه انتخاب کنید و از خرید مطمئن و اقتصادی بهرهمند شوید.
در ادامه، کلید چنج اورها برای شما قرار داده شدهاند تا اگر قصد خرید کلید دو طرفه دارید، بهراحتی بتوانید مدل مورد نظر خود را انتخاب کنید و همه گزینهها را یکجا ببینید.
سوالات متداول چنج آور
تفاوت کلید چنج اور دستی و اتوماتیک چیست؟
در مدل دستی اپراتور بهصورت فیزیکی منبع برق را تغییر میدهد، اما در مدل اتوماتیک این فرآیند بهصورت خودکار و بدون دخالت انسان انجام میشود.
آیا کلید چنج اور بهصورت خودکار عمل میکند؟
در مدلهای اتوماتیک، هنگام قطع برق اصلی، سیستم بهطور خودکار منبع پشتیبان را وارد مدار میکند.
آیا کلید چنج اور میتواند همزمان از دو منبع برق بگیرد؟
خیر؛ طراحی آن بهگونهای است که از اتصال همزمان دو منبع جلوگیری میکند تا خطر آسیب به تجهیزات کاهش یابد.
آیا کلید چنج اور فقط بین برق شهر و ژنراتور استفاده میشود؟
خیر؛ این کلید میتواند بین منابع مختلف مانند ژنراتور، UPS یا سایر منابع پشتیبان نیز استفاده شود.
تابلو چنج اور چیست؟
تابلو چنج اور تابلویی است که کلید چنج اور داخل آن نصب میشود و نقش مدیریت و توزیع برق بین دو منبع تغذیه، مانند برق شهر و ژنراتور، را برعهده دارد.
