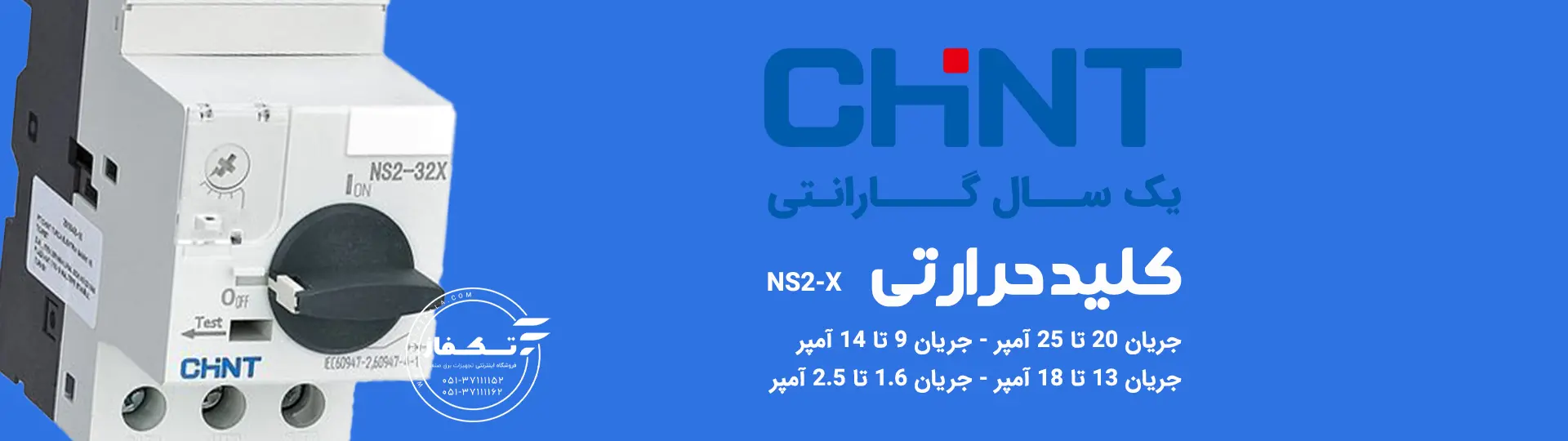

کلید حرارتی NS2-X جریان 9 تا 14 آمپر

کلید حرارتی چینت تشکیل شده از فیوز مینیاتوری و بی متال هستند که با این قطعه می‌توانیم موتور را در برابر اتصال کوتاه و اضافه بار به صورت همزمان حفاظت نماییم.

کلید‌ های حرارتی در صورت به وجود آمدن اتصال کوتاه یا اضافه بار الکترو موتور را از منبع قطع می‌کند.

کلید‌های حرارتی چانت یا به عبارت دیگر کلید‌های محافظ موتور که در اصطلاح تخصصی به کلید‌های MPCB معروفیت دارند ، از جمله کلید‌هایی هستند که قابل قطع زیر بار هستند و برای روشن و خاموش کردن الکترو موتور‌های سه فاز مورد استفاده قرار میگیرد.

قابلیت‌های کلید حرارتی :

اساس کار این کلید بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است بدین معنا که بر اثر عبور جریان از بی متال ،دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است . دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود .در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود. در کنار کلید های حرارتی، تجهیزات کمکی،شامل کنتاکت های کمکی ،کنتاکت های خطا ، بوبین شنت و بوبین آندر ولتاژ استفاده می شود. با توجه به این که این کلیدها قابلیت حفاظت اتصال کوتاه را دارند در نتیجه دارای قدرت قطع های اتصال کوتاه متفاوت بسته به رنج جریانی کاری می باشند.

کلیدحرارتی و بی متال از نظر کارایی تقریبا شبیه به هم هستند و وظیفه هردو حافظت در برابر تجهیزات صنعتی است ولی دو تفاوت اصلی با آنها داشته و از نظر عملکرد بهتر از بی متال ها می باشد و ضریب امنیت بیشتری دارد، این دو تفاوت یکی در مورد قطع موتور بوده که در بی متال ها مدار فرمان را قطع می کند و در مورد کلید حرارتی مستقیما سه فاز مدار قدرت را قطع کرده و باعث قطع موتور می شود و مورد دوم در این است که کلید حرارتی هم در جهت حفاظت از مدار در مقابل جریان حرارتی بوده و هم در هنگام جریان مغناطیسی می باشد ولی بی متال فقط جریان حرارتی را محافظت می کند. در واقع در اثر اضافه بار و داغ شدن موتور جریان حرارتی آن بالا رفته و در اثر اتصال کوتاه و یا اتصال با بدنه جریان مغناطیسی موتور بالا می رود و کلید حرارتی می تواند از موتور در مقابل هر دوی این موارد محافظت کند.
