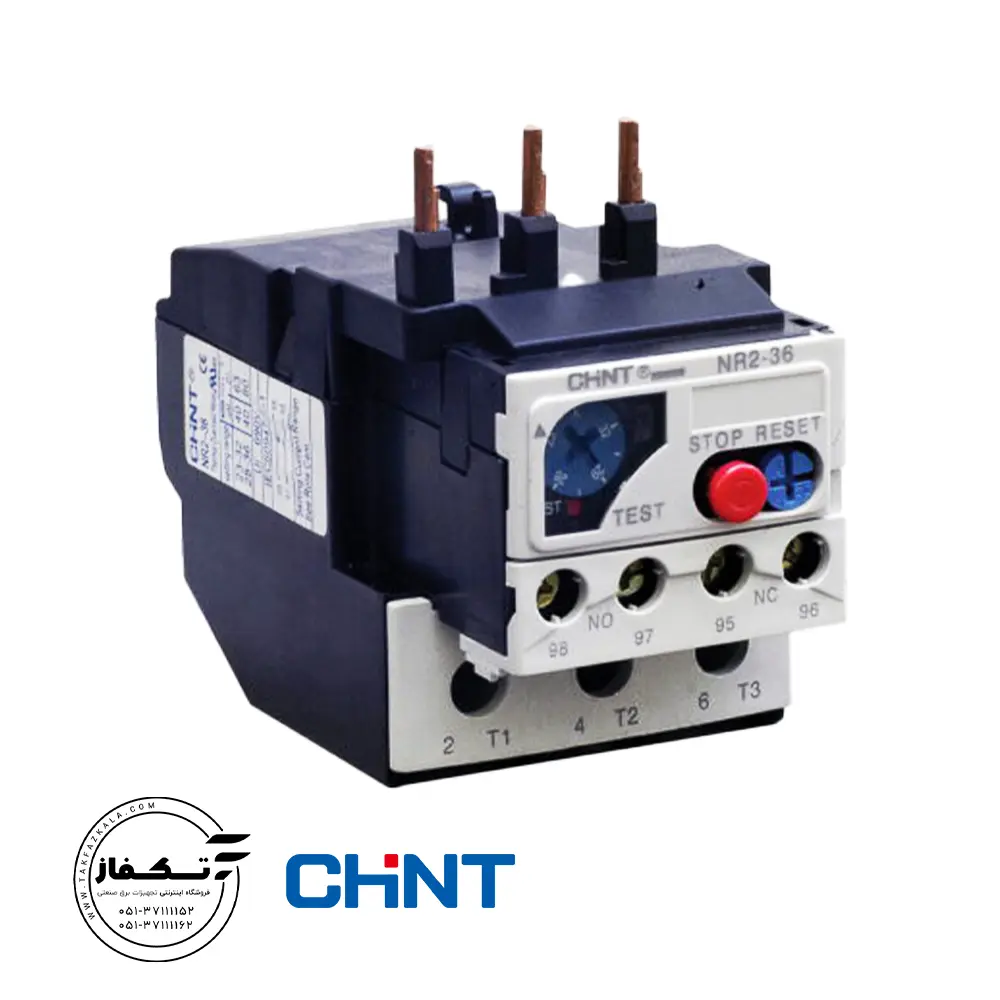

رله بی متال NR2 رنج تنظیم 9 تا 25 آمپر

رله بیمتال NR2 چینت که به نام Thermal Overload Relay در بازار شناخته می شود از قطعات ضروری و کاربردی برای مدارات تکفاز و سه فاز می باشد.

اصول عملکرد حفاظتی این رله مقابله با اضافه جریان بوجود آمده در مدارات مختلف است که این کار توسط 2 فلز موجود در آن صورت می پذیرد.

در ادامه با هم به بررسی قسمتهای مختلف بیمتال Chint می پردازیم:

• ترمینال ورودی: سه عدد شاخک فلزی که به عنوان ورودی بیمتال به کنتاکتور اتصال می یابد.
• ترمینال خروجی: با علائم T1,T2,T3 مشخص شده که باید به مصرف کننده وصل شود.
• ترمینال NC: کنتاکت بسته بیمتال است و با شماره های 95 و 96 مشخص شده است.
• ترمینال NO: کنتاکت باز بی متال بوده که با شماره های 97 و 98 مشخص شده است.
• ریست: برای بازگشت حالت کنتاکتهای بیمتال کاربرد داشته و می توان توسط این دکمه، بیمتال را دوباره راه اندازی نمود.
• پیچ تغییر وضعیت: در بعضی از مدلها با تنظیم این پیچ می توان نوع راه اندازی مجدد بیمتال را به صورت دستی و اتوماتیک تعیین کرد.
• پیچ تنظیم جریان: توسط این پیچ جریان نامی بیمتال قابل انتخاب می باشد.
• تست: کارکرد این دکمه مشابه دکمه های تعبیه شده بر روی کلیدهای محافظ جان چانت (چینت) می باشد و برای اطمینان از سالم کار کردن کلید کاربرد دارد.
• استوپ: برای تست کردن مدار فرمان بیمتال کاربرد دارد.

نحوه تست رله بیمتال

رله های بیمتال را می توان به سه روش سرد، گرم و دو فاز تست کرد. در روش سرد به میزان 2 برابر جریان نامی به بیمتال جریان وارد می شود. در روش گرم جریانی معادل 6 برابر جریان نامی به بیمتال اتصال داده می شود. در روش دو فاز نیز یکی از سه فاز بیمتال را قطع کرده و جریان آن را با 2 فاز برقرار می کنیم.

قیمت بیمتال  چینت

بیمتال NR2 چینت با ضمانت 18 ماه شرکتی به مشتریان عرضه می شود که طبق شرایط گارانتی شرکت، قطعه معیوب تعویض می گردد.

شرکت فرامنطقه نمایندگی محصولات چینت در خراسان بزرگ می باشد.
