نحوه سیم کشی جعبه فیوز ساختمان چگونه است ؟
سیمکشی جعبهفیوز ساختمان از برق خروجی کنتور شروع میشود؛ برق وارد جعبهفیوز شده و ابتدا به کلید اصلی وصل میگردد تا برق کل واحد با یک کلید قطع و وصل شود. سپس خروجی کلید اصلی به شینه فاز متصل میشود تا فاز بین فیوزهای فرعی تقسیم شود. از شینه فاز، ورودی هر فیوز تغذیه میشود و خروجی هر فیوز به سیم فاز همان مدار مانند روشنایی، پریزها یا آشپزخانه میرود. در ادامه، سیمهای نول همه مدارها به شینه نول و سیمهای ارت همه مدارها به شینه ارت وصل میشوند تا ایمنی مدار کامل شود. در پایان نیز مدارها برچسبگذاری میشوند تا مشخص باشد هر فیوز مربوط به کدام بخش است.
ویس مقاله نصب جعبه فیوز را برای شما قرار دادیم تا اگر زمان خواندن مقاله را ندارید، بتوانید سیم کشی جعبه فیوز ساختمان را مرحله به مرحله یاد بگیرید.
در ادامه، با تمام جزئیات مهم سیم کشی جعبه فیوز آشنا میشوید. از ابزارهای لازم و بهترین محل نصب گرفته تا استاندارد ارتفاع، کابل مناسب و مراحل سیم کشی تکفاز و سهفاز با کلید مینیاتوری و محافظ جان، همه را به زبان ساده توضیح دادهایم.
اگر هنوز نمی دانید جعبه فیوز چیست و یا انواع آن را نمی شناسید، بهتر است قبل از نصب مقاله ی جعبه فیوز چیست را مطالعه کنید .
ابزارهای لازم برای نصب جعبه فیوز ساختمان
برای نصب ایمن جعبه فیوز، استفاده از ابزارهای مناسب اهمیت زیادی دارد؛ زیرا هر ابزار کار را دقیقتر و سریعتر انجام میدهد و خطر آسیب به تجهیزات یا سیمها را کاهش میدهد. ابزار مناسب به شما کمک میکند اتصالات درست، سیمکشی منظم و ایمنی کامل مدارها را تضمین کنید. جدول زیر ابزارها را همراه با توضیح کوتاه و کاربرد آنها نشان میدهد.
| ابزار | توضیح کوتاه هر ابزار | کاربرد هر ابزار |
|---|---|---|
| پیچگوشتی | برای باز و بسته کردن پیچها | نصب فیوز و شینهها |
| سیمچین | برش سیمها | برش و تنظیم طول سیمها |
| فازمتر | تشخیص وجود فاز | بررسی فاز قبل از کار |
| انبر دست | نگه داشتن و خم کردن سیمها | مدیریت سیمها هنگام نصب |
| دم باریک | گرفتن سیمهای نازک | اتصال دقیق سیمها به فیوزها |
| متر و خطکش | اندازهگیری | تعیین ارتفاع و فاصله صحیح جعبه فیوز |
| پانچ کابل | ایجاد سوراخ در بدنه | عبور منظم کابلها |
حال که با ابراز های نصب آشنا شدید، در ادامه به بهترین محل نصب برای جعبه فیوز میپردازیم .

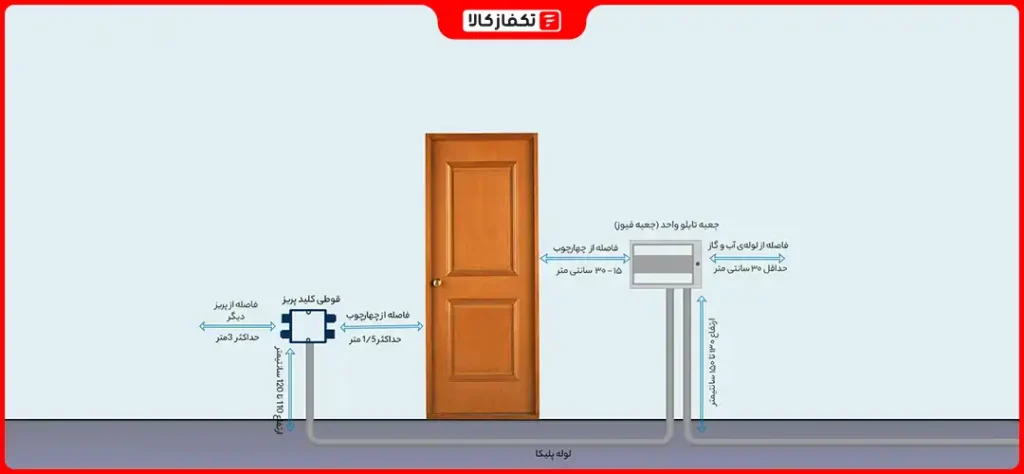

بهترین محل برای نصب جعبه فیوز
بهترین محل برای نصب جعبهفیوز معمولاً راهروی داخلی نزدیک درِ ورودی واحد است؛ زیرا هم دسترسی به آن آسانتر است و هم معمولاً از رطوبت و حرارت دورتر قرار دارد. برای اینکه انتخاب محل نصب برای شما سادهتر شود، جدول زیر تهیه شده است تا بهطور واضح مشخص کند جعبهفیوز کجا نصب شود و کجا نصب نشود.
| کجا نصب بشه ✅ | چرا؟ | کجا نصب نشه ❌ | چرا؟ |
|---|---|---|---|
| راهروی داخلی نزدیک درِ ورودی واحد | دسترسی سریع، خشکتر از آشپزخانه/سرویس، پیدا کردن راحت در قطع برق | آشپزخانه | بخار، چربی، گرمای اجاق و احتمال پاشش آب |
| دیوار خشک کنار ورودی (جایی که پشت در گیر نکند) | قابل دسترس و امن، معمولاً دور از رطوبت | حمام و سرویس بهداشتی | رطوبت بالا و خطر برقگرفتگی/خوردگی اتصالات |
| راهپله یا لابی طبقه (برای تابلو مشاعات) | دسترسی برای ساکنین و سرویسکار، مناسب تابلوهای مشترک | کنار پکیج/آبگرمکن/شوفاژ/بخاری | حرارت و تغییرات دما باعث کاهش ایمنی و خرابی تجهیزات |
| پارکینگ سرپوشیده و خشک (برای تابلو اصلی ساختمان) | مناسب ورودی برق ساختمان، دسترسی سرویسکار | نزدیک کفشور، محل شستوشو، مسیر آبگرفتگی | خطر نفوذ آب و افزایش ریسک اتصالی |
| اتاق تاسیسات/انباری خشک و مرتب (در صورت وجود) | محیط کنترلشده، دور از رفتوآمد زیاد، مناسب تابلوهای بزرگ | زیر نور مستقیم خورشید یا کنار پنجره آفتابگیر | گرما و تابش مستقیم عمر تجهیزات را کم میکند |
| محلی که جلوی تابلو همیشه خالی بماند | در مواقع اضطراری سریع میشود قطع/وصل کرد | پشت پرده، داخل کمد شلوغ، پشت یخچال/وسایل بزرگ | دسترسی سخت و خطرناک در شرایط قطع برق |
ارتفاع استاندارد جعبه فیوز
ارتفاع استاندارد جعبه فیوز نقش مهمی در ایمنی، دسترسی و بهرهبرداری صحیح از سیستم برق ساختمان دارد. انتخاب ارتفاع مناسب باعث میشود کاربران بتوانند بدون خطر، فیوزها و کلید اصلی را بهراحتی مشاهده، کنترل و در مواقع ضروری سریعاً قطع یا وصل کنند. رعایت این استاندارد علاوه بر افزایش ایمنی، نگهداری و سرویس جعبه فیوز را سادهتر کرده و از بروز مشکلاتی مانند دسترسی سخت، برقگرفتگی یا آسیب به تجهیزات جلوگیری میکند.
ارتفاع استاندارد جعبه فیوز در ساختمانهای مسکونی
ارتفاع مناسب جعبه فیوز از کف ساختمان حدود ۱۶۰ تا ۱۷۰ سانتیمتر است تا کاربران بدون خم شدن یا ایستادن روی سطح بلند بتوانند به راحتی فیوزها را مشاهده و کنترل کنند و در صورت بروز مشکل یا نیاز به خاموش و روشن کردن مدار، دسترسی سریع و ایمن داشته باشند.
ارتفاع استاندارد جعبه فیوز در ساختمانهای تجاری و صنعتی
برای محیطهای تجاری و صنعتی، ارتفاع استاندارد جعبه فیوز معمولاً بین ۱۷۰ تا ۱۸۰ سانتیمتر در نظر گرفته میشود تا افراد بتوانند به راحتی و با ایمنی کامل به تجهیزات سنگین، تابلوهای بزرگ و فیوزها دسترسی پیدا کنند و در مواقع نیاز بتوانند بدون خطر برقگرفتگی یا آسیب به تجهیزات، کنترل و نگهداری تابلو برق را انجام دهند.
برای اینکه تفاوت ارتفاع استاندارد جعبهفیوز را در ساختمانهای مسکونی و صنعتی در یک نگاه درک کنید، برای شما جدولی تهیه کردهایم.
| نوع ساختمان | ارتفاع استاندارد از کف | دلیل انتخاب این ارتفاع | مزیت اصلی |
|---|---|---|---|
| مسکونی | حدود ۱۵۰ تا ۱۷۰ سانتیمتر | دسترسی راحت برای کاربران بدون نیاز به خم شدن یا استفاده از چهارپایه | کنترل سریع و ایمن فیوزها در مواقع ضروری |
| تجاری و صنعتی | معمولاً ۱۷۰ تا ۱۸۰ سانتیمتر | مناسب برای تابلوهای بزرگتر و تجهیزات سنگینتر و دسترسی ایمنتر در محیط کار | کاهش خطر برقگرفتگی و سهولت در نگهداری و کنترل تابلو |

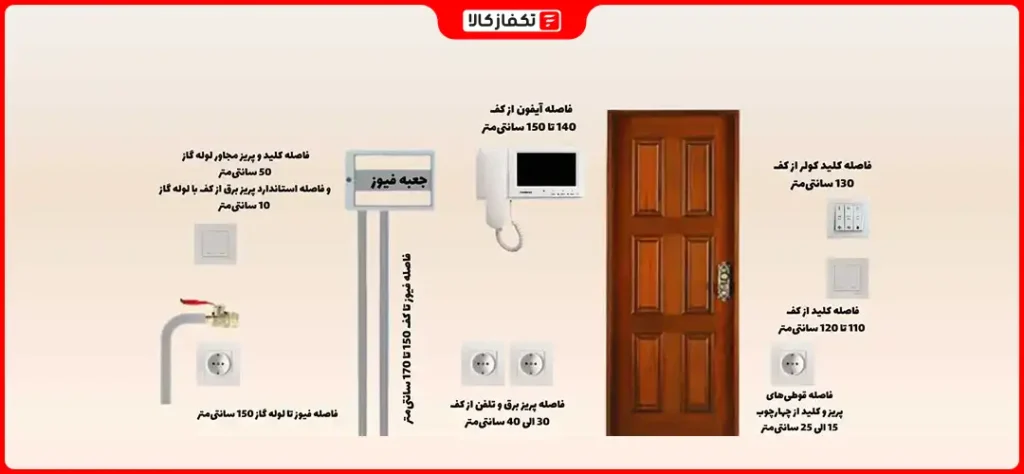

نکات نصب جعبهفیوز در ارتفاع استاندارد
رعایت ارتفاع مناسب باعث میشود فیوزها به راحتی دیده و کنترل شوند و در صورت بروز خطا، امکان دسترسی سریع به کلید اصلی و سایر فیوزها وجود داشته باشد. عدم رعایت این نکته میتواند منجر به دسترسی سخت، خطر برقگرفتگی یا آسیب به تجهیزات شود.
- جعبهفیوز را در ارتفاعی نصب کنید که کاربر بدون خم شدن یا استفاده از چهارپایه بتواند به کلید اصلی و فیوزها دسترسی داشته باشد.
- محل نصب را طوری انتخاب کنید که تابلو جلوی دید باشد و بتوان برچسبها و وضعیت روشن/خاموش بودن فیوزها را بهراحتی تشخیص داد.
- جعبهفیوز را خیلی نزدیک کف نصب نکنید تا احتمال ضربه، رطوبت ناشی از شستوشو و آبگرفتگی کاهش یابد.
- جعبهفیوز را خیلی نزدیک سقف نصب نکنید تا در مواقع اضطراری دسترسی سریع و ایمن سخت نشود.
- فضای جلوی تابلو را همیشه آزاد بگذارید و آن را پشت پرده، داخل کمد شلوغ یا پشت وسایل بزرگ نصب نکنید.
- باز شدن کامل درِ تابلو را بررسی کنید تا به در، دیوار، کابینت یا وسایل اطراف گیر نکند.
- مسیر ورود و خروج کابلها باید مرتب و محافظتشده باشد تا کابلها تحت کشش قرار نگیرند و آسیب نبینند.
- مدارها و فیوزها را برچسبگذاری کنید (مثل روشنایی، پریزها، کولر و…) تا در زمان مشکل سریع بتوان مدار موردنظر را پیدا کرد.
- در صورت وجود کودک، از تابلو دربدار و ایمن استفاده کنید تا دسترسی کودک به فیوزها محدود شود.
کابل های مورد نیاز نصب جعبه فیوز
استفاده از کابل مناسب برای نصب جعبه فیوز اهمیت بسیار زیادی دارد؛ زیرا انتخاب کابل نامناسب میتواند باعث اضافهبار، گرم شدن سیمها، قطع مکرر فیوز یا حتی خطر آتشسوزی شود. با استفاده از کابلهای استاندارد و متناسب با آمپراژ کنتور، ایمنی ساختمان حفظ شده و تابلو برق به درستی و با عملکرد مطمئن کار میکند. جدول زیر سایز کابل پیشنهادی را نشان میدهد تا بتوانید بهترین انتخاب را داشته باشید.
| میزان آمپراژ کنتور برق | سایز کابل مورد نیاز برای سیمکشی |
|---|---|
| 16 آمپر | 1.5 mm2 |
| 25 آمپر | 2.5 mm2 |
| 40 آمپر | 4 mm2 |
| 63 آمپر | 6 mm2 |
مراحل سیم کشی جعبه فیوز ساختمان
برای اجرای صحیح و ایمن سیم کشی جعبه فیوز ساختمان، رعایت تمامی مراحل با استانداردهای فنی اهمیت بالایی دارد. هر اشتباه کوچک میتواند باعث برقگرفتگی، آسیب به تجهیزات یا اختلال در عملکرد مدارها شود. در ادامه مراحل نصب و سیم کشی را به شکل کاربردی و مرحلهبهمرحله آوردهایم تا بهترین نصب جعبه فیوز ساختمان را داشته باشید و هر مدار به صورت ایمن و منظم کار کند.
۱. قطع کامل برق اصلی ساختمان
برای نصب جعبه فیوز ساختمان قبل از هر کاری، برق ساختمان را از کنتور قطع کنید تا از خطر برقگرفتگی جلوگیری شود. اگر این مرحله رعایت نشود، حتی تماس کوتاه با سیمها میتواند باعث آسیب جدی شود.
۲. نصب جعبه فیوز در محل مناسب
جعبه فیوز باید در محلی خشک، قابل دسترسی و دور از حرارت یا رطوبت نصب شود. انتخاب محل نامناسب، دسترسی سخت و خطر برقگرفتگی را افزایش میدهد.
۳. اتصال برق ورودی به کلید اصلی
برق ورودی از کنتور به کلید اصلی وصل میشود تا بتوان کل ساختمان را به راحتی قطع یا وصل کرد. عدم رعایت این مرحله کنترل مدارها را دشوار و خطرناک میکند.
۴. اتصال خروجی کلید اصلی به شینه فاز و نول
این مرحله مسیر توزیع برق به مدارها را مشخص میکند. اگر درست انجام نشود، مدارها عملکرد نادرست خواهند داشت و تجهیزات آسیب میبینند. برای جلوگیری از اشتباه در مسیرگذاری، حتماً مقاله «فاز و نول چیست» را مطالعه کنید.
۵. گرفتن سیم جدا برای هر مدار از شینه فاز
هر بخش خانه مثل روشنایی، پریزها یا آشپزخانه یک مسیر مجزا دارد. رعایت نکردن این مرحله باعث میشود مشکل یک مدار کل سیستم را مختل کند.
۶. اتصال سیم فاز به ورودی فیوز مربوط به همان مدار
کلیدهای مینیاتوری هر مدار را در برابر اضافه بار و اتصال کوتاه محافظت میکنند. اتصال نادرست میتواند باعث سوختن تجهیزات یا قطع مکرر برق شود.
۷. هدایت خروجی هر فیوز به سیمکشی همان بخش
این مرحله تضمین میکند هر بخش خانه برق مورد نیاز خود را به شکل ایمن دریافت کند. اگر رعایت نشود، مدارها با مشکل عملکرد مواجه میشوند.
۸. اتصال سیم نول به شینه نول
نول تکمیلکننده مدار است و جریان برگشتی را تامین میکند. عدم اتصال صحیح نول باعث اختلال در عملکرد وسایل و خطر برقگرفتگی میشود؛ پس حتما در نصب جعبه فیوز به این نکته توجه کنید تا نصبی ایمن را داشته باشید.
۹. اتصال سیم ارت به شینه ارت
ارت حفاظت جان افراد و تجهیزات را فراهم میکند. اگر ارت وصل نشود، خطر برقگرفتگی و آسیب به تجهیزات افزایش مییابد؛ بنابراین همانطور که میبینید در نصب جعبه فیوز تک تک مراحل بسیار مهم و حیاتی می باشند.
۱۰. محکم کردن اتصالات و بستن درب جعبه فیوز
این کار از شل شدن سیمها و تماس ناخواسته جلوگیری میکند و ایمنی جعبه فیوز را تضمین میکند.
۱۱. وصل کردن برق و تست عملکرد هر مدار
در آخر، برق وصل شده و عملکرد هر مدار جداگانه بررسی میشود. اگر این مرحله انجام نشود، ممکن است مشکلات سیمکشی یا تجهیزات بدون اطلاع باقی بماند.
اگر بعد از مطالعه این توضیحات و مراحل، باز هم سوالی داشتید، میتوانید به صورت رایگان با پشتیبانی فنی تکفازکالا تماس بگیرید تا نصبی ایمن داشته باشید.
نحوه سیم کشی جعبه فیوز تک فاز
نصب جعبهفیوز تکفاز از نظر کلی همان ماهیت نصب جعبهفیوز را دارد و اصولی مثل انتخاب محل مناسب، نصب در ارتفاع استاندارد، محکمکردن تابلو و مرتبکردن مسیر کابلها در آن یکسان است؛ اما تفاوتهایی هم دارد. تفاوت اصلی در بخش سیمکشی و توزیع برق است، چون در تکفاز فقط یک سیم فاز به همراه نول و ارت وارد تابلو میشود و همین یک فاز بین مدارهای مختلف تقسیم میگردد.در ادامه مراحل نصب جعبه فیوز تک فاز را بصورت موردی برای شما قرار داده ایم.
- برق تکفاز از کنتور وارد جعبهفیوز میشود.
- ابتدا به ورودی کلید اصلی وصل میشود تا برق کل واحد یکجا قطع و وصل شود.
- خروجی کلید اصلی به شینه فاز متصل میشود و سیم نول ورودی به شینه نول وصل میگردد.
- از شینه فاز، ورودی هر فیوز (کلید مینیاتوری) تغذیه میشود.
- خروجی هر فیوز به سیم فاز مدار مربوطه (مثل روشنایی، پریزها و…) میرود.
- نول هر مدار به شینه نول متصل میشود.
- ارت هر مدار به شینه ارت وصل میشود تا ایمنی کامل برقرار باشد.
- در پایان، مدارها برچسبگذاری میشوند تا مشخص باشد هر فیوز مربوط به کدام بخش است.

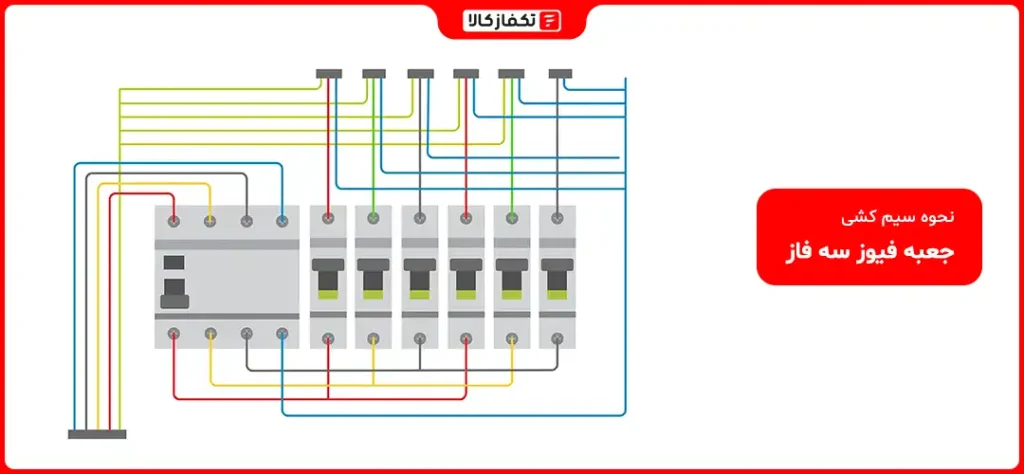

نحوه سیم کشی جعبه فیوز سه فاز
نصب جعبهفیوز سهفاز از نظر کلی مثل تکفاز است، اما تفاوتش در سیمکشی و تقسیم برق است؛ چون در سهفاز سه سیم فاز به همراه نول و ارت وارد تابلو میشود و باید مصرف برق بین این سه فاز درست پخش شود تا برق یکنواختتر باشد و سیستم بهتر و ایمنتر کار کند.
در ادامه مراحل سیم کشی جعبه فیوز سه فاز را برای درک بهتر برای شما آورده ایم.
- برق سهفاز از کنتور وارد جعبهفیوز میشود.
- سه فاز به همراه نول وارد کلید اصلی سهفاز میشوند تا برق کل مجموعه یکجا قطع و وصل شود.
- خروجی کلید اصلی به شینههای فاز وصل میشود و سیم نول به شینه نول متصل میگردد.
- از هر شینه فاز برای مدارهای مختلف سیم جداگانه گرفته میشود تا مصرف برق بین فازها تقسیم شود.
- هر مدار به فیوز یا کلید حفاظتی مخصوص خودش وصل میشود تا حفاظت جداگانه داشته باشد.
- خروجی هر فیوز به سیمکشی همان بخش یا دستگاه هدایت میشود.
- نول همه مدارها روی شینه نول قرار میگیرد و سیمهای ارت هم به شینه ارت وصل میشوند تا ایمنی کامل برقرار باشد.
در ادامه، برای اینکه راحت تر تفاوت نصب جعبه فیوز تک فاز و سه فاز رو راحت تر درک کنید، جدولی برای شما آماده کرده ایم.
| موضوع | سیمکشی جعبهفیوز تکفاز | سیمکشی جعبهفیوز سهفاز |
|---|---|---|
| نوع برق ورودی | یک فاز + نول + ارت | سه فاز + نول + ارت |
| ورود برق به تابلو | برق از کنتور وارد جعبهفیوز میشود | برق سهفاز از کنتور وارد جعبهفیوز میشود |
| کلید اصلی | برق ابتدا وارد کلید اصلی میشود تا کل واحد یکجا قطع و وصل شود | سه فاز به همراه نول وارد کلید اصلی سهفاز میشوند تا کل مجموعه یکجا قطع و وصل شود |
| اتصال به شینه فاز | خروجی کلید اصلی به شینه فاز وصل میشود | خروجی کلید اصلی به شینههای فاز (برای فازها) وصل میشود |
| تقسیم برق بین مدارها | از شینه فاز، ورودی فیوزهای مدارها تغذیه میشود | از هر شینه فاز، برای مدارهای مختلف سیم جدا گرفته میشود تا مصرف بین فازها تقسیم شود |
| حفاظت هر مدار | هر مدار یک فیوز (کلید مینیاتوری) دارد | هر مدار به فیوز یا کلید حفاظتی مخصوص خودش وصل میشود |
| مسیر خروجی مدار | خروجی هر فیوز به سیم فاز همان مدار (روشنایی، پریزها و…) میرود | خروجی هر فیوز به سیمکشی همان بخش یا دستگاه هدایت میشود |
| اتصال نول | نول ورودی و نول مدارها به شینه نول وصل میشوند | نول مدارها روی شینه نول قرار میگیرد |
| اتصال ارت | ارت هر مدار به شینه ارت وصل میشود | ارت همه مدارها به شینه ارت وصل میشود |
| هدف اصلی در توزیع برق | توزیع برق برای مدارهای واحد با یک فاز | پخش کردن مصرف برق بین سه فاز برای یکنواختتر شدن برق و عملکرد بهتر سیستم |
| مرحله پایانی | برچسبگذاری مدارها برای مشخص شدن هر فیوز | برچسبگذاری مدارها برای مشخص شدن هر فیوز |
نحوه سیم کشی جعبه فیوز ساختمان با محافظ مرکزی
نحوه سیمکشی جعبهفیوز با محافظ مرکزی از نظر کلی تفاوت زیادی با سیمکشی معمول جعبهفیوز ندارد؛ تفاوت اصلی این است که در این روش، یک محافظ مرکزی در ابتدای تابلو قرار میگیرد تا نوسانهای برق را کنترل کند و در صورت مشکل، برق کل واحد را قطع کند و پس از عادی شدن دوباره وصل کند. مراحل سیمکشی جعبهفیوز با محافظ مرکزی را برای شما قرار دادهایم.
- برق ورودی پس از عبور از کلید اصلی وارد محافظ مرکزی میشود.
- خروجی محافظ مرکزی به شینه فاز وصل میشود تا برق بین فیوزهای مدارها تقسیم شود.
- از شینه فاز، ورودی هر فیوز (کلید مینیاتوری) تغذیه میشود.
- خروجی هر فیوز به سیمکشی همان بخش ساختمان هدایت میشود.
- سیم نول همه مدارها به شینه نول متصل میشود.
- سیمهای ارت همه مدارها روی شینه ارت قرار میگیرند تا ایمنی کامل برقرار شود.
در این روش، محافظ مرکزی از کل تابلو در برابر نوسان برق محافظت میکند و کلیدهای مینیاتوری هم هر مدار را بهصورت جداگانه کنترل و محافظت میکنند.
نحوه سیم کشی جعبه فیوز با کلید مینیاتوری
نحوه سیمکشی جعبهفیوز با کلید مینیاتوری از نظر کلی تفاوت زیادی با سیمکشی معمول جعبهفیوز ندارد؛ تفاوت اصلی این است که در این روش، برای هر مدار یک کلید مینیاتوری جدا در نظر گرفته میشود تا همان مدار بهصورت مستقل محافظت و کنترل شود و در صورت اضافهبار یا اتصال کوتاه، فقط همان بخش قطع شود. مراحل سیم کشی جعبه فیوز با کلید مینیاتوری را برای شما قرار داده ایم .
- برق ورودی پس از عبور از کلید اصلی وارد شینه فاز میشود.
- از شینه فاز، برای هر مدار یک سیم جدا گرفته میشود.
- هر سیم فاز به ورودی کلید مینیاتوری مخصوص همان مدار متصل میشود.
- خروجی کلید مینیاتوری به سیمکشی همان بخش ساختمان هدایت میشود.
- سیم نول همه مدارها به شینه نول متصل میشود و از کلید مینیاتوری عبور نمیکند.
- سیمهای ارت هر مدار روی شینه ارت قرار میگیرند تا ایمنی کامل برقرار شود.
در این حالت، اگر یکی از مدارها دچار مشکل شود، فقط همان کلید مینیاتوری قطع میکند و برق سایر بخشها برقرار میماند.
نحوه سیم کشی جعبه فیوز تک فاز با کلید محافظ جان
سیمکشی جعبهفیوز تکفاز با کلید محافظ جان از نظر کلی شبیه حالت معمول است؛ یعنی همچنان هر مدار با کلید مینیاتوری جدا محافظت میشود و فاز بین مدارها تقسیم میگردد. تفاوت اصلی اینجاست که در حضور کلید محافظ جان، فاز و نول باید از داخل محافظ جان عبور کنند و نولِ مدارهایی که زیر محافظ جان هستند نباید با نول مدارهای خارج از آن قاطی شود، تا محافظ جان درست عمل کند.
- برق ورودی تکفاز از کنتور وارد تابلو میشود و به کلید اصلی وصل میگردد.
- خروجی کلید اصلی (فاز و نول) به ورودی کلید محافظ جان متصل میشود.
- خروجی کلید محافظ جان در بخش فاز به شینه فاز وصل میشود تا ورودی کلیدهای مینیاتوری مدارها از آن تغذیه شوند.
- خروجی هر کلید مینیاتوری به سیمکشی همان مدار (مثل روشنایی، پریزها و…) هدایت میشود.
- خروجی نولِ کلید محافظ جان به شینه نول مخصوص همان محافظ جان وصل میشود و نول همه مدارهایی که زیر محافظ جان هستند روی همین شینه قرار میگیرد.
- سیمهای ارت همه مدارها به شینه ارت متصل میشوند و از کلید محافظ جان عبور نمیکنند.
با این روش، اضافهبار یا اتصال کوتاه را کلید مینیاتوری همان مدار قطع میکند و نشتی جریان را کلید محافظ جان تشخیص میدهد و برای افزایش ایمنی مدار را قطع میکند.
نحوه سیم کشی جعبه فیوز سه فاز با کلید محافظ جان
سیمکشی جعبهفیوز سهفاز با کلید محافظ جان از نظر کلی شبیه سیمکشی سهفاز معمولی است؛ تفاوت اصلی این است که در این روش، سه فاز و نول از کلید محافظ جان عبور میکنند تا نشتی جریان کنترل شود و نول مدارهای تحت حفاظت باید روی شینه نول مخصوص همان محافظ جان قرار بگیرد تا عملکرد آن درست باشد.
- برق سهفاز به همراه نول وارد تابلو میشود و به کلید اصلی سهفاز وصل میگردد.
- خروجی کلید اصلی به ورودی کلید محافظ جان چهارپل متصل میشود.
- خروجی محافظ جان به شینههای فاز و شینه نول مربوطه وصل میشود.
- از شینههای فاز، ورودی کلیدهای حفاظتی مدارها تغذیه میشود و خروجی هر کلید به مدار مربوطه میرود.
- نول مدارها روی شینه نول همان محافظ جان قرار میگیرد و ارت همه مدارها به شینه ارت متصل میشود.
برای اینکه تفاوتهای سیمکشی جعبهفیوز تکفاز و سهفاز با کلید محافظ جان را راحتتر در یک نگاه ببینید، جدول تفاوت را آوردهایم.
| موضوع | سیمکشی تکفاز با کلید محافظ جان | سیمکشی سهفاز با کلید محافظ جان |
|---|---|---|
| نوع برق ورودی | یک فاز + نول + ارت | سه فاز + نول + ارت |
| مسیر ورود برق به تابلو | برق ورودی تکفاز وارد تابلو میشود و به کلید اصلی وصل میگردد | برق سهفاز به همراه نول وارد تابلو میشود و به کلید اصلی سهفاز وصل میگردد |
| نوع کلید محافظ جان | کلید محافظ جان تکفاز (عبور فاز و نول) | کلید محافظ جان چهارپل (عبور سه فاز و نول) |
| عبور فاز و نول از محافظ جان | فاز و نول از داخل محافظ جان عبور میکنند | سه فاز و نول از داخل محافظ جان عبور میکنند |
| اتصال بعد از کلید اصلی | خروجی کلید اصلی (فاز و نول) به ورودی محافظ جان متصل میشود | خروجی کلید اصلی به ورودی محافظ جان چهارپل متصل میشود |
| اتصال خروجی محافظ جان به شینهها | خروجی محافظ جان در بخش فاز به شینه فاز وصل میشود | خروجی محافظ جان به شینههای فاز و شینه نول مربوطه وصل میشود |
| تغذیه کلیدهای مدار | ورودی کلیدهای مینیاتوری مدارها از شینه فاز تغذیه میشود | ورودی کلیدهای حفاظتی مدارها از شینههای فاز تغذیه میشود |
| خروجی کلیدهای مدار | خروجی هر کلید مینیاتوری به سیمکشی همان مدار هدایت میشود | خروجی هر کلید حفاظتی به مدار مربوطه هدایت میشود |
| نحوه بستن نول مدارها | نول همه مدارهای تحت حفاظت روی شینه نول مخصوص همان محافظ جان قرار میگیرد | نول مدارها روی شینه نول همان محافظ جان قرار میگیرد |
| نکته مهم نول | نول مدارهای زیر محافظ جان با نول مدارهای خارج از آن قاطی نشود | نول مدارهای تحت حفاظت روی شینه نول مخصوص همان محافظ جان بسته شود |
| اتصال ارت | ارت همه مدارها به شینه ارت وصل میشود و از محافظ جان عبور نمیکند | ارت همه مدارها به شینه ارت وصل میشود |
| وظیفه کلیدها | مینیاتوری اضافهبار/اتصال کوتاه را قطع میکند؛ محافظ جان نشتی را تشخیص میدهد و مدار را قطع میکند | کلیدهای حفاظتی اضافهبار/اتصال کوتاه را قطع میکنند؛ محافظ جان نشتی را کنترل و مدار را قطع میکند |
نکات مهم در نصب جعبه فیوز ساختمان
قبل از شروع سیمکشی، رعایت چند نکته ساده اما مهم و ضروری است چون این نکات کمک میکند خطر برقگرفتگی کم شود، سیمها مرتب و درست بسته شوند و هر مدار بدون مشکل کار کند؛ همچنین در زمان خرابی یا قطع برق، کنترل تابلو برای شما راحتتر و امنتر خواهد بود.
- همیشه قبل از شروع کار، برق ورودی را کامل قطع کنید.
- از کابل استاندارد و با سایز مناسب استفاده کنید تا سیم داغ نشود و آسیب نبیند.
- فاز، نول و ارت را درست و در جای خودش وصل کنید و جابهجا نبندید.
- برای هر بخش خانه یک فیوز جدا قرار دهید تا اگر مشکلی پیش آمد فقط همان قسمت قطع شود.
- بین فیوزها و تجهیزات داخل تابلو فاصله کافی بگذارید تا گرما جمع نشود و کار کردن با تابلو راحت باشد.
- از ابزار ایمنی مثل دستکش عایق و فازمتر استفاده کنید تا خطر برقگرفتگی کمتر شود.
خلاصه آموزش سیم کشی جعبه فیوز ساختمان
در پایان، نصب جعبهفیوز به این صورت انجام میشود: برق ورودی از کنتور وارد تابلو میشود و ابتدا به کلید اصلی وصل میگردد. سپس فاز به شینه فاز منتقل میشود و از آنجا به ورودی فیوزهای هر مدار تقسیم میشود. خروجی هر فیوز به سیمکشی همان بخش ساختمان میرود. نول همه مدارها روی شینه نول جمع میشود و سیمهای ارت نیز به شینه ارت متصل میگردند تا ایمنی کامل برقرار باشد. در نهایت، مدارها برچسبگذاری میشوند تا کنترل و عیبیابی راحتتر انجام شود.
سوالات متداول نصب جعبه فیوز
سیم کشی جعبه فیوز دقیقاً چه کاری انجام میدهد؟
سیم کشی جعبه فیوز برق را از کنتور به کلید اصلی هدایت میکند و سپس فاز، نول و سیم ارت را به هر مدار خانه مثل روشنایی، پریزها، کولر یا آشپزخانه تقسیم میکند. این کار باعث میشود هر مدار مسیر جداگانه و ایمن داشته باشد و در صورت مشکل فقط همان بخش قطع شود، بدون اینکه برق کل خانه قطع شود.
چرا رعایت استانداردها در سیم کشی مهم است؟
رعایت استانداردها باعث میشود سیمها درست نصب شوند و برق به شکل ایمن منتقل شود. اگر استاندارد رعایت نشود، ممکن است فیوزها مکرراً قطع شوند، تجهیزات آسیب ببینند یا حتی خطر برقگرفتگی ایجاد شود.
چه کابلهایی برای سیم کشی جعبه فیوز مناسب هستند؟
هر آمپراژ کنتور نیاز به کابل مخصوص خود دارد. کابل مناسب باعث میشود جریان برق به درستی عبور کند و سیمها داغ نشوند.
تفاوت سیم کشی تک فاز و سه فاز چیست؟
در مدار تک فاز یک فاز و نول و ارت داریم که برای ساختمانهای کوچک یا مسکونی مناسب است. در مدار سه فاز سه فاز و نول و ارت داریم که برای ساختمانهای بزرگ، صنعتی یا جاهایی با تجهیزات سنگین استفاده میشود. این کار باعث میشود برق به صورت متوازن توزیع شود و هیچ مدار دچار مشکل نشود.
استفاده از کلید مینیاتوری و محافظ جان چه فایدهای دارد؟
کلید مینیاتوری از مدار در برابر اضافه بار محافظت میکند و مانع آسیب به تجهیزات میشود. کلید محافظ جان جریان نشتی را تشخیص میدهد و جان افراد را از برقگرفتگی ایمن میکند. وقتی این دو با هم باشند، سیم کشی کاملاً ایمن و مطمئن است.
چه نکاتی در سیم کشی جعبه فیوز باید رعایت شود؟
همیشه قبل از شروع کار برق را قطع کنید. فاز، نول و ارت را به درستی وصل کنید. از کابل استاندارد و مناسب استفاده کنید. هر مدار را به کلید مخصوص خودش وصل کنید. مسیر سیمها منظم و کوتاه باشد. ابزار مناسب استفاده کنید تا سیمها آسیب نبینند. هر مرحله را مطابق استاندارد و نقشه انجام دهید.
اگر سیم کشی اشتباه انجام شود، چه مشکلی پیش میآید؟
اگر سیمها درست وصل نشوند یا کابل مناسب استفاده نشود، فیوزها مکرراً قطع میشوند، دستگاهها آسیب میبینند و خطر برقگرفتگی و آتشسوزی افزایش مییابد.
